Descripción

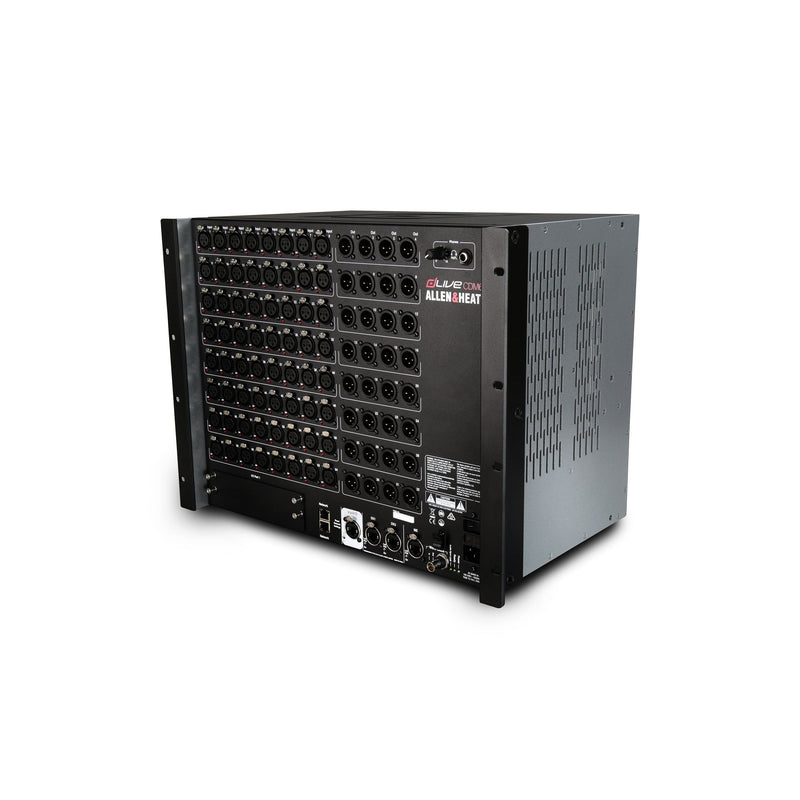

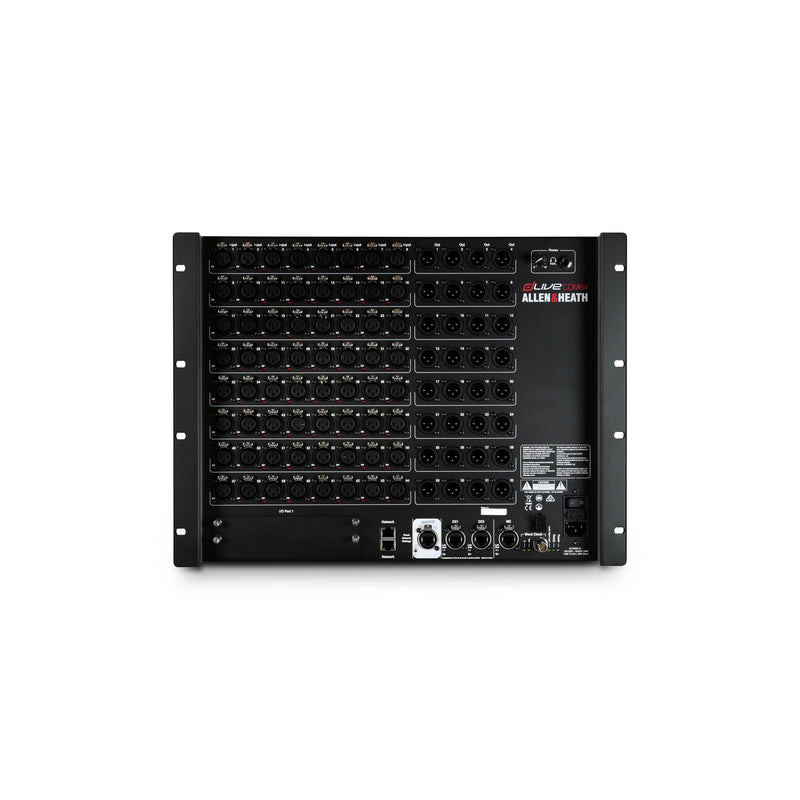

dLive CDM64
El MixRack es el corazón de cualquier sistema dLive. Alberga el núcleo de procesamiento XCVI completo con E/S de audio, control y puertos de red de audio. Por lo general, se conecta a una superficie dLive, pero también se puede controlar al mismo tiempo que una superficie o incluso sin ella mediante una computadora portátil o un iPad, controles remotos IP de Allen & Heath o controladores de terceros a través de TCP/IP.
Hay diferentes tamaños de dLive MixRack disponibles. Todos cuentan con el mismo motor de mezcla y pueden funcionar con los 128 canales completos agregando expansores DX o fuentes digitales.
Características
- 64 entradas de micrófono/línea, 32 salidas de línea
-
Núcleo XCVI 160 × 64 FPGA
- frecuencia de muestreo de 96 kHz
- Profundidad de bits variable para máxima precisión y rendimiento de ruido
- Headroom de mezcla virtualmente infinito gracias al acumulador de 96 bits
- Latencia ultrabaja líder en su clase a 0,7 ms
- 128 canales de entrada con procesamiento completo
- 64 salidas de mezcla con procesamiento completo
-
Arquitectura de bus 64 configurable (grupo, FX, auxiliar, matriz, red)
- Modo de red LR, LCR y hasta 5.1
- Múltiples PFL
- 16 RackExtra FX con retornos estéreo dedicados
- 24 DCA
- AMM (Mezclador automático de micrófonos) hasta 64 canales en 1, 2 o 4 zonas
- Generador de señal incorporado y RTA
- Nuevo diseño de preamplificador para mayor transparencia
- Exclusivo circuito Active PAD para un rendimiento consistente con cualquier fuente
-
Centro de conexión
- enlace gigaACE gigabit a la superficie
- 2 enlaces DX para expansión de E/S
- Puerto de E/S: 128 canales 96 kHz
- Puerto dedicado ME-1 de 48 kHz
- 2 puertos de red
- E/S BNC de reloj de palabras
- Agregue hasta 22 expansores de E/S DX a través de módulos DX Hub o tarjetas DX Link

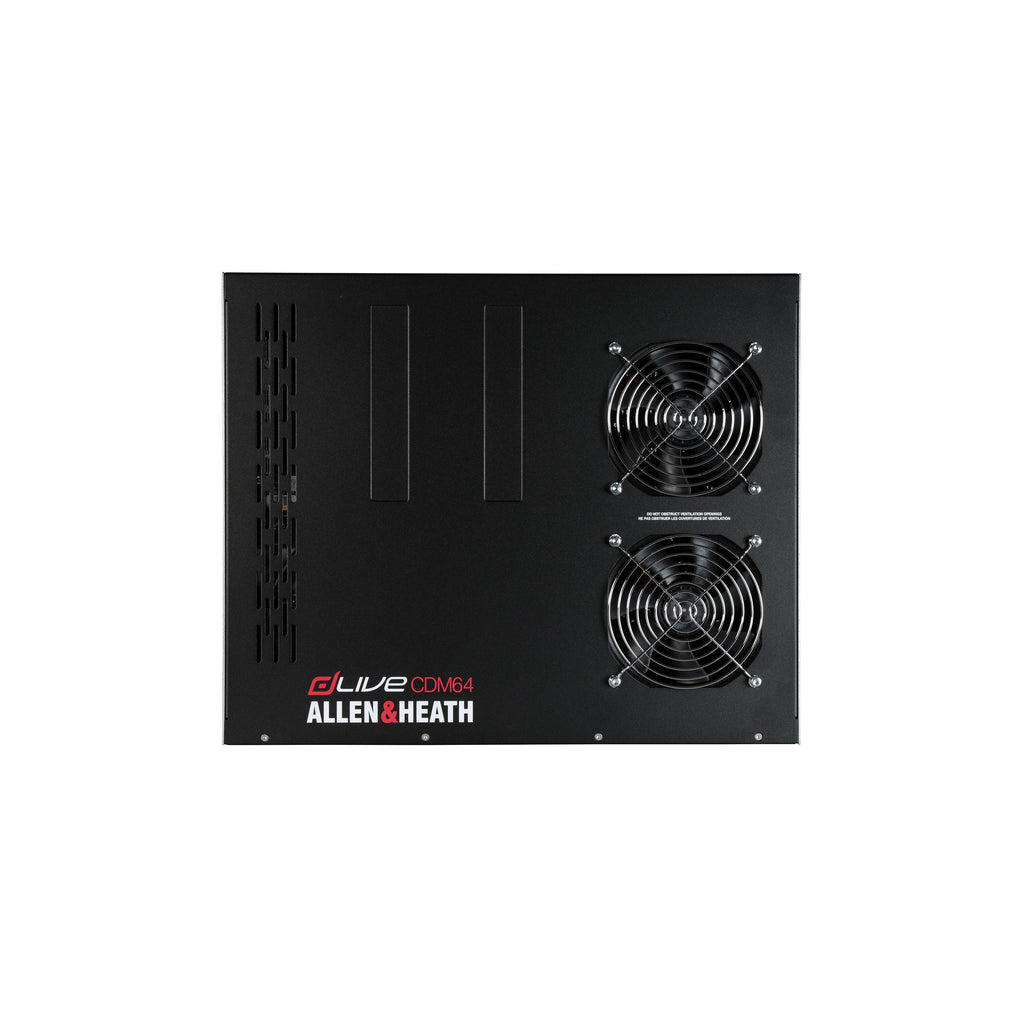

- Panel frontal empotrado con ventilador ultra silencioso
- Diseño de orejas de rack reversibles
Núcleo XCVI
El poder de dLive emana del XCVI Core, iniciado por el equipo de I+D de Allen & Heath que utiliza tecnología FPGA de próxima generación, con 36 núcleos de procesamiento virtual paralelos que generan suficiente energía para 160 × 64 canales de procesamiento a una frecuencia de muestreo de 96 kHz. Seis motores de mezcla en paralelo dentro del Core calculan más de 10 000 puntos de cruce por muestra, mientras que el enrutador FPGA tiene capacidad para 3000 x 3000 rutas de audio. La enorme potencia de XCVI (25 mil millones de operaciones por segundo) permite a dLive ofrecer 128 entradas de procesamiento completo y 16 retornos de efectos estéreo, una arquitectura de 64 buses configurable, profundidad de bits variable para lograr la máxima precisión y rendimiento de ruido, un headroom de mezcla virtualmente infinito gracias a un Acumulador de 96 bits y latencia líder en su clase a 0,7 ms ultrabajos.
Procesamiento PROFUNDO
Nuestra arquitectura de procesamiento DEEP incorpora compresores líderes en su clase y emulaciones de procesamiento directamente dentro de los canales de entrada y mezcla de dLive. Se puede insertar sobre la marcha una variedad de algoritmos personalizados que incluyen ecualizadores gráficos, compresores y un mezclador de micrófono automático (AMM) de 64 canales sin quemar las ranuras de efectos y sin las molestias de configuración, latencia y licencia asociadas con los complementos externos: son correctos allí, donde los necesite, cuando los necesite. Los modelos de compresores capturan los matices de audio y la balística no lineal de los clásicos de la industria, que van desde un modelo Slow-Opto, varios circuitos de codo suave y detección de RMS, hasta dispositivos de compresión/limitación basados en picos y RMS súper rápidos.
RackExtra FX
La cartera de RackExtra FX combina la calidad impecable y la amplia variedad que ofrecen los complementos exclusivos con la comodidad y la baja latencia del procesamiento integrado. No es ningún secreto que tenemos una pasión que bordea la obsesión por crear emulaciones minuciosamente fieles de los equipos externos analógicos más venerados. Aprovechando el poder del XCVI Core, hemos construido núcleos DSP enormemente potentes dentro de la FPGA, lo que nos permite integrar nuestra biblioteca comprobada de algoritmos de reverberación, retardo y modulación en dLive, con 16 ranuras FX disponibles, cada una con un retorno estéreo dedicado.
Mezclador automático de micrófonos (AMM)
AMM proporciona control de nivel automático de hasta 64 micrófonos para aplicaciones de palabra hablada como conferencias, paneles, foros de discusión y reuniones de gobierno/consejo.
Además de reducir el riesgo de retroalimentación, se mejora la legibilidad al minimizar la interferencia de fase entre los canales, un problema común en las aplicaciones de palabras habladas con múltiples micrófonos.
Se pueden habilitar hasta 4 zonas, lo que permite el control automático de múltiples habitaciones simultáneamente desde una interfaz.
Se incluyen dos modos de funcionamiento, NOM y D-Classic:
- D-Classic utiliza ganancia compartida dinámica y es rápido y fácil de configurar.
- NOM (Número de micrófonos abiertos) se basa en el algoritmo de mezcla automático basado en lógica de nuestra gama de instalación iDR que ofrece parámetros adicionales y la máxima flexibilidad para el operador.
