Descripción
- CARACTERISTICAS PRINCIPALES:

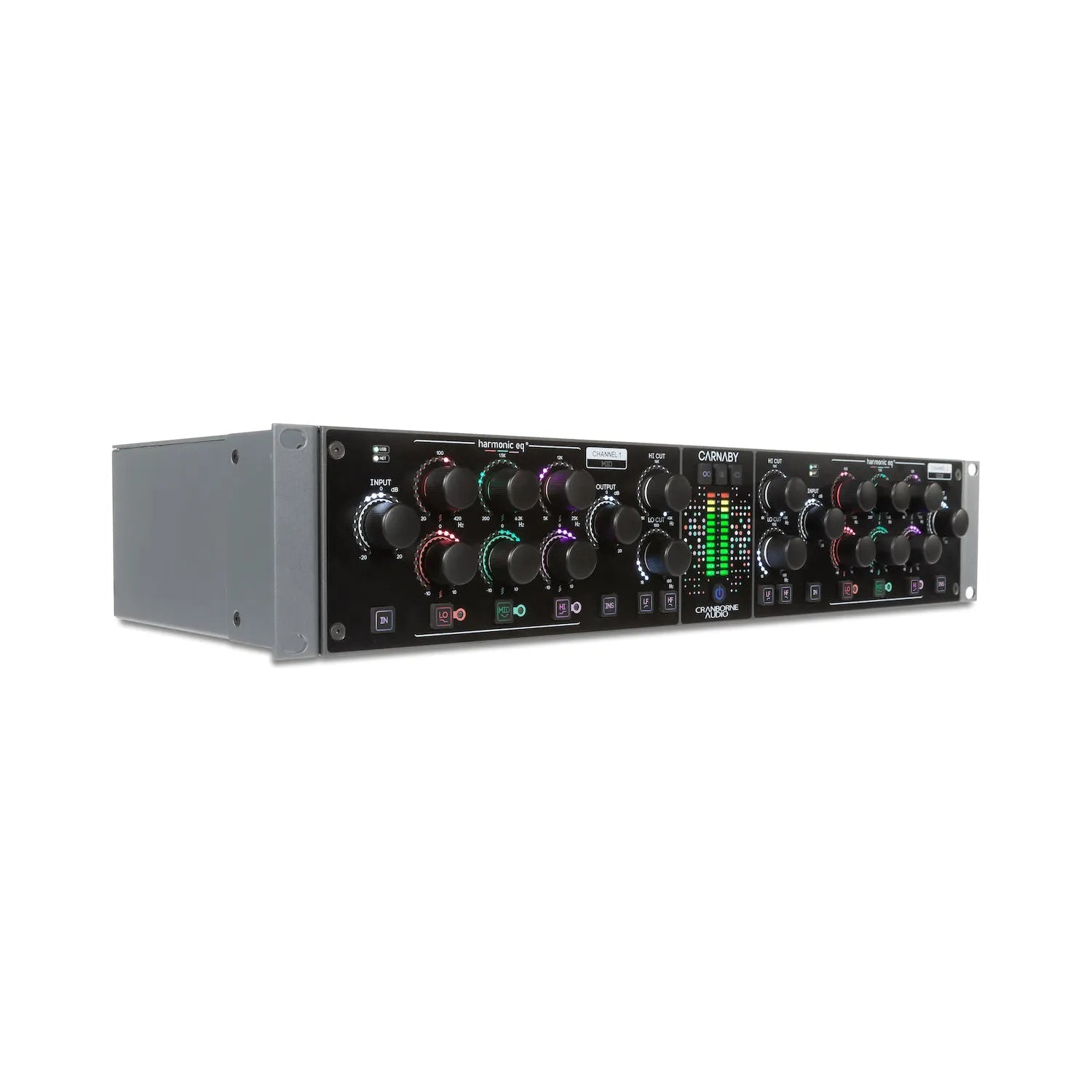

- Ecualizador analógico paramétrico estéreo de 3 bandas en rack de 19 pulgadas y 2u con circuito HarmonicEQ® exclusivo por lado para efectos de ecualización enriquecidos armónicamente.
- HarmonicEQ® de 3 bandas con derivación, desarrollado meticulosamente por el equipo de Cranborne Audio en el Reino Unido.
- Bandas de estantería LO y HI paramétricas con ±10dB de corte/aumento y saturación armónica.
- Banda MID con pico paramétrico con ±10dB de corte/realce, Q fijo y saturación armónica.
- Indicadores LED LO, MID y HI para mostrar el nivel de saturación.
- Nivel de entrada y salida de ±20dB para saturación armónica densa o efectos de ecualización limpios.
- Operación estéreo, mono dual y medio/lateral.
- Controles de corte Hi y Lo omitibles por canal.
- Inserción TRS bypassable por canal.
- Conmutación de entrada/salida con bypass real por canal.
- Controles escalonados en el panel frontal para una recuperación manual rápida y una sensación precisa.
- Control Carnaby HE2 para control remoto de parámetros + guardado/recuperación de ajustes preestablecidos a través de USB o red.
|
Datos técnicos |
|
|
Ruta de la señal de prueba |
APx555 (salida de línea) - Entrada - Salida de línea - APx555 (entrada de línea) |
|
Nivel de entrada máximo |
+26,0 dBu (distorsión armónica total <0,003 %) |
| Nivel de salida máximo | +26,0 dBu (distorsión armónica total <0,003 %) |
|
Nivel de ruido |
<-93dBu todas las bandas omitidas |
|
Impedancia de entrada |
Línea = 10 kOhms |
|
Impedancia de salida |
Línea = 150 ohmios |
|
Consumo de corriente |
140 mA por riel (inactivo), 160 mA pico |
|
Especificaciones del ecualizador |
|
|
Hola banda |
|
|
Tipo de filtro |
Filtro de estante alto |
|
Rango de frecuencia |
5 kHz - 25 kHz |
| Aumentar/Reducir |
±12 dB, a -6 dBu +13 dB, - 18 dB, a +14 dBu |
|
Armónicos |
~8 % Distorsión armónica total (100 Hz, +4 dBu) |
| Banda media | |
| Tipo de filtro | Filtro de pico |
| Rango de frecuencia | 200 Hz - 6,2 kHz |
| Aumentar/Reducir |
±5dB a -6dBu +10dB, -18dB a +14dBu |
| Armónicos | ~8 % Distorsión armónica total (100 Hz, +4 dBu) ~12 % Distorsión armónica total (100 Hz, +14 dBu) |
| Banda baja | |
| Tipo de filtro | Filtro de estante bajo |
| Rango de frecuencia | 20 Hz - 420 Hz |
| Aumentar/Reducir |
±8,5 dB a -6 dBu ±12 dB a +14 dBu |
| Armónicos | ~8 % Distorsión armónica total (100 Hz, +4 dBu) ~12 % Distorsión armónica total (100 Hz, +14 dBu) |
Filtro de corte alto |
|
| Tipo | Filtro de paso bajo de pendiente progresiva |
| Pendiente | 1er orden - 3dB por octava 2do orden - 6dB por octava 3er orden - 12dB por octava |
| Rango de frecuencia | -3 dB, 8 kHz -40 kHz |
Filtro de corte bajo |
|
| Tipo | Filtro de paso alto de pendiente progresiva |
| Pendiente | 1er orden - 6dB por octava 2do orden - 12dB por octava 3er orden - 18dB por octava |
| Rango de frecuencia | -3 dB, 18 Hz -180 Hz |
| Insertos TRS de 1/4" |
|
| Tipo | Envío y retorno dedicados, equilibrados y normalizados. |
| Configuración | Codificación posterior a M/S y decodificación Carnaby anterior a M/S |
| Nivel de entrada máximo (retorno) | +26,0 dBu (<0,003 % distorsión armónica total + ruido) |
| Nivel máximo de salida (envío) | +26,0 dBu (<0,003 % distorsión armónica total + ruido) |
Medio/Lateral |
|
| Tipo | Codificador/decodificador |
| Matriz | Matriz suma-diferencia |
|
Ambiental |
|
|
Temperatura de funcionamiento |
+1 a 35 grados centígrados |
|
Condiciones de almacenaje |
-20 a 50 grados centígrados |
| Dimensiones/Pesos | |
| Unidad | |
| Ancho | 48,3 cm (19”) (montaje en bastidor) |
| Altura | 8,9 cm (3,5") (2 unidades) |
| Profundidad | 23,6 cm (9,3") |
| Unidad de peso | 6 kg (13 libras) |
| Caja de envío | |
| Ancho | 60 cm (23,6") |
| Altura | 18 cm (7") |
| Profundidad | 35 cm (13,8") |
| Peso de la caja | 6,5 kg (14 libras) |
