Descripción
SLAM! El limitador estéreo de tubo y preamplificador de micrófono de Manley Labs es un preamplificador de micrófono de dos canales en el que cada canal tiene un limitador electroóptico (ELOP) y un transistor de efecto de campo (FET). La unidad está construida con componentes de grado profesional, transformadores de níquel enrollados a mano y válvulas seleccionadas a mano. El preamplificador Class-A de todos los tubos ofrece +60 dB de ganancia al micrófono y las señales, mientras que una ruta de tubo separada para el limitador ofrece +20 dB de ganancia.
Cada canal del Slam! Tiene limitadores ELOP y FET disponibles simultáneamente o por separado. Cada uno agrega un carácter distinto al sonido con la capacidad de marcar lo mejor de ambos. El circuito ELOP está antes del preamplificador de micrófono, lo que hace que sea casi imposible cortar la etapa del preamplificador de válvulas. El diseño minimalista de ELOP tiene una relación fija, ataque y liberación con solo un control variable para el umbral. Además, ofrece un filtro de paso alto de banda lateral, con la configuración de 200 Hz optimizada para voces y un toque de de-essing.
El circuito FET es un limitador rápido de "pared de ladrillo" con controles variables sobre umbral, ataque y liberación. El circuito es capaz de una variedad de colores, desde limpio hasta sucio, mientras mantiene la limitación de "sobreimpulso cero". Con la configuración de recorte seleccionada, el FET permite una distorsión severa al acelerar el circuito de sincronización y permitir que el limitador opere en la forma de onda en lugar de en la envolvente. Tanto el limitador ELOP como el FET tienen inserciones de cadena lateral (envío y retorno) disponibles en la parte trasera del chasis a través de conectores Bantam (TT).

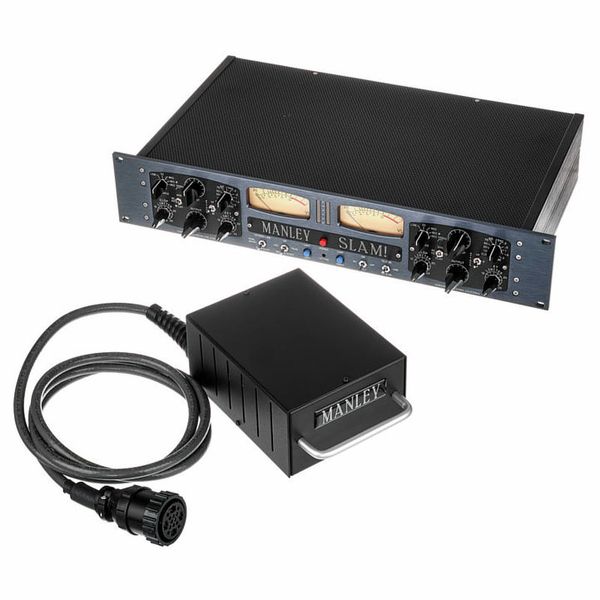

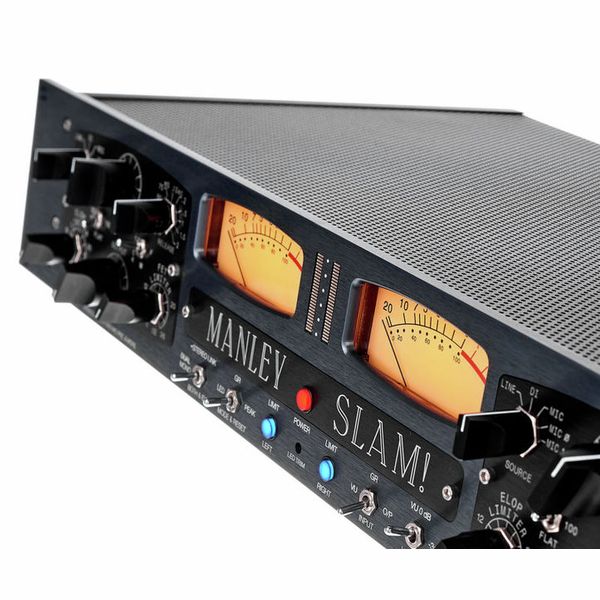

¡El golpe! Ofrece un monitoreo integral a través de la VU y el medidor de picos en escalera LED. Además del conmutador de fuente para reducción de ganancia, entrada y salida, el medidor VU tiene un conmutador de bloque que le permite atenuar la señal -6dB para señales fuertes. El medidor de pico LED multicolor tiene un interruptor de fuente con reducción de ganancia, pico y reinicio y modo. El reinicio momentáneo y el interruptor de modo borra cualquier señal de pico y permite la calibración de los LED de pico para que coincidan con el medidor de sus convertidores A/D. Se pueden vincular tres altavoces con seis canales limitados para sonido envolvente 5.1.Se utiliza una fuente de alimentación independiente para reducir los efectos perjudiciales del calor y los campos electromagnéticos (CEM) que influyen en la ruta de la señal. Hecha a mano en los EE. UU., la unidad está alojada en un chasis de acero 2U con una placa frontal de 1/4" mecanizada por CNC que también tiene insertos grabados con láser. El Slam! se envía con una fuente de alimentación separada, multi de 16 pines. - Cable de conexión de núcleo y cable de alimentación IEC.
phantom Interruptor de alimentación phantom con bloqueo en la parte posterior del chasis
Fuente de 5 vías: Línea, DI, Mic, Mic 180, Mic 100 Hz
Mic 180: Fase inversa para preamplificador de micrófono
Mic 100 Hz: Filtro de paso alto de 100 Hz para entrada de preamplificador de micrófono
: control de volumen con +60 dB de ganancia para mic/d, -20 a +20 dB para entrada de línea
Salida: control de volumen final y ganancia de compensación
Ataque y liberación fijos
Control de umbral continuamente variable
SC Hz: Plano, 100 Hz y 200
Hz Ajustes de 200 Hz optimizados para voces con poco de-essing
el ataque del limitador FET Palanca de 3 vías: liberación muy rápida (VF), rápida (F) y media (M)
Esfera de 11 posiciones: 10 ms a 2 segundos
Clip: configuración de liberación para crear una distorsión severa
Mono dual: control independiente de los canales 1 y 2
Ambos y externo: enlace estéreo con control independiente de los canales 1 y 2 y enlace atractivo en el panel trasero para control de sonido envolvente
Límite del canal 2: Activa el limitador óptico, el limitador FET y la perilla de nivel de salida para el canal 2
Pico: configura el medidor LED para monitorear el pico
Modo de salida y reinicio: interruptor momentáneo que se usa para borrar los picos del medidor de pico y se usa para configurar y calibrar la sección del medidor LED
Atenuación de VU: rellena el medidor VU para señales fuertes con configuraciones de 0, -3 y -6 dB
Transformadores de entrada de hierro de cuerda manual
Atenuador de entrada de plástico conductivo silencioso
Fuente de alimentación separada
Conexión a tierra inteligente
