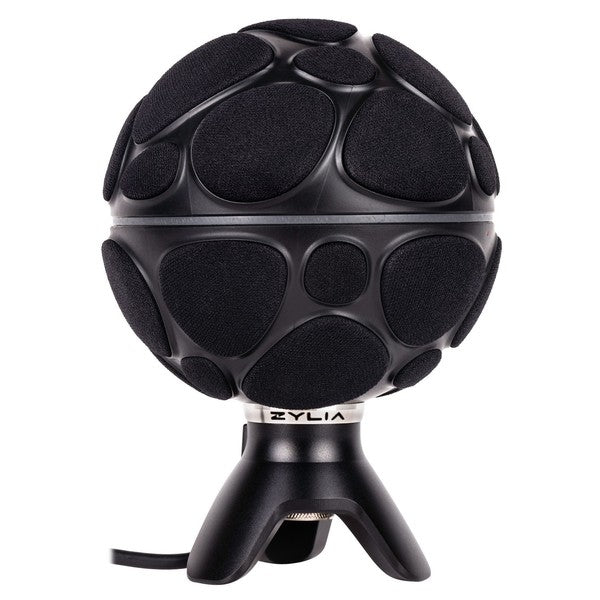

Zylya ZM1 - micrófono Ambisonic de tercer orden

Cápsulas de micrófono

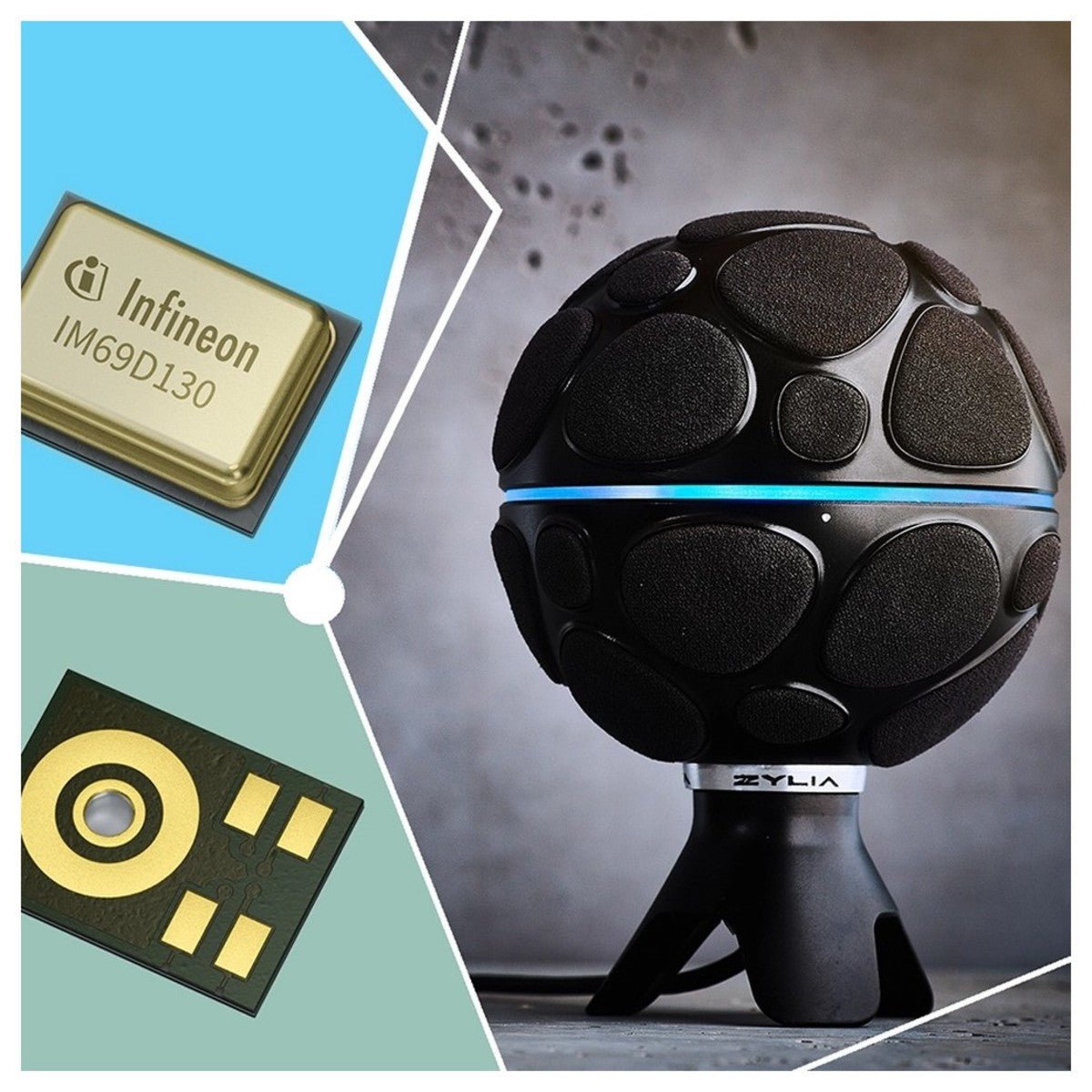

El conjunto de micrófonos ZYLIA ZM-1 de 19 cápsulas está equipado con micrófonos MEMS digitales XENSIV™ de la empresa alemana Infineon Technologies. Con una relación señal-ruido de 69 dB, las cápsulas ofrecen un rango dinámico de 105 dB y una alta linealidad de salida de hasta 130 dB de presión sonora. Las ventajas de la aplicación son la nitidez de las señales de audio, una mayor distancia de captación y sensibilidad tanto a señales suaves como fuertes, desde susurros hasta conciertos de rock. Los parámetros ajustados y constantes a lo largo del tiempo permiten que los micrófonos no requieran recalibración.

Beneficios

> Grabación de audio de alta fidelidad y de campo lejano
> Señales de audio adaptadas, sin ruido ni distorsión para un procesamiento avanzado de señales de audio
> Retardo de grupo ultrabajo para aplicaciones de latencia crítica
> No se requieren componentes analógicos

• Calibración de por vida: Los micrófonos MEMS digitales conservan sus parámetros, como la sensibilidad, a lo largo del tiempo. Por lo tanto, el uso de Infineon XENSIV™ MEMS cumple con los requisitos de una señal de salida ambisónica de alta calidad.




  Beneficios de utilizar micrófonos MEMS digitales como componente clave de ZYLIA ZM-1




  Representación de audio Ambisonics de alta calidad gracias a los micrófonos MEMS digitales
  La salida del micrófono Ambisonics ZYLIA ZM-1 no es la salida de ninguna cápsula física, sino la salida del formato b. Esto es una combinación de señales de todos los micrófonos de los arreglos de micrófonos y la calidad del DSP detrás de él. Es crucial que todas las cápsulas de micrófono tengan exactamente los mismos parámetros de sensibilidad y no cambien con el tiempo. No es necesario recalibrar el micrófono ZYLIA ZM-1 Los micrófonos MEMS digitales mantienen sus parámetros, como la sensibilidad, a lo largo del tiempo. Por lo tanto, el uso de Infineon XENSIV™ MEMS cumple con los requisitos de la señal Ambisonics de salida de alta calidad. Parámetros de sensibilidad adaptados Todos los arreglos de micrófonos Zylia se calibran en una cámara anecoica utilizando un micrófono y un altavoz de referencia. Con base en estas mediciones, la sensibilidad de 19 cápsulas de micrófono se corrige para que coincida con el mismo valor +/-0,1 dB. Además, los datos de calibración se almacenan en la memoria interna dentro de ZYLIA ZM-1. Filtros Ambisonics y formato B Con base en mediciones anecoicas, se crean filtros dedicados que se utilizan para generar archivos de formato b (Ambisonics). Hay alrededor de 1000 puntos de medición durante este procedimiento. Esos filtros están incluidos en los convertidores, complementos y aplicaciones ZYLIA Ambisonics. Comparación con arreglos de micrófonos electret o de condensador Por lo tanto, la ventaja con otros arreglos de micrófonos basados en micrófonos electret o de condensador es que no hay necesidad de calibrar ZM-1; ya está calibrado. Si solo una de las cápsulas del micrófono cambia sus parámetros con el tiempo (sensibilidad), las grabaciones se distorsionarán con ruido adicional. Por lo tanto, el arreglo de micrófonos electret o de condensador debe recalibrarse cada 2-3 meses. La recalibración no es necesaria con ZYLIA ZM-1. Todos los micrófonos se calibran antes del envío a los clientes con una variación máxima de sensibilidad de 0,1 dB. Circuitos MEMS digitales vs. analógicos. Los MEMS digitales Infineon utilizados en ZYLIA ZM-1 no contienen componentes analógicos. Por lo tanto, no introducen ruido adicional. En el caso de micrófonos electret o de condensador, se requiere un preamplificador y un convertidor analógico-digital. Por lo tanto, la relación señal-ruido (SNR) total es la suma del micrófono, el preamplificador y el ADC. Estos componentes también pueden variar la SNR con el tiempo o verse afectados por la temperatura. Los MEMS digitales utilizados en ZYLIA ZM-1 siempre proporcionan la SNR más alta posible. Audio espacial y ambisónico de alto orden para grabaciones binaurales.

  l ZYLIA ZM-1 es un micrófono Ambisonic de tercer orden gracias a sus 19 cápsulas. Por lo tanto, es posible reducir su escala a segundo o primer orden. Sin embargo, en el caso de grabaciones binaurales, es imprescindible un orden Ambisonic alto. Cuanto más alto, mejor. El orden Ambisonic es responsable de la resolución espacial y la calidad general del audio binaural producido.

  Parámetros técnicos




  General

  Número de micrófonos

  • 19 sensores MEMS digitales


  Dimensiones (incluido el soporte)

  • altura - 155 mm (6,1'')
  • longitud - 103 mm (4'')
  • Peso - 470 g (16,6 onzas)


  Conexión con el ordenador

  • USB 2.0 (tipo A) a microUSB 2.0 (tipo B)


  Tensión de alimentación

  • 5 V CC (desde USB)


  Corriente y/o potencia

  • máx. 0,5 A 2,5 W
  • 0,15 – 0,26 A (+/- 0,01 A)

  Especificaciones de los micrófonos

  Rango de frecuencia
  20 – 20 000 Hz Rango dinámico 105 dB Relación señal-ruido (SNR) 69 dB(A) Distorsiones armónicas totales (THD) <1% hasta 128 dB SPL Punto de sobrecarga acústica 130 dB SPL Directividad omnidireccional Nivel de ruido -105 dB FS(A)
