Descripción

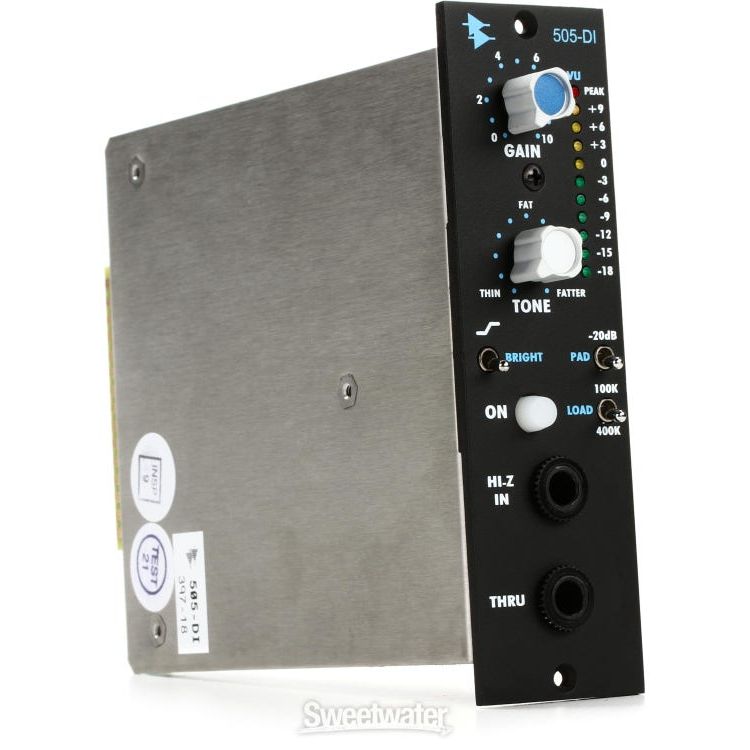

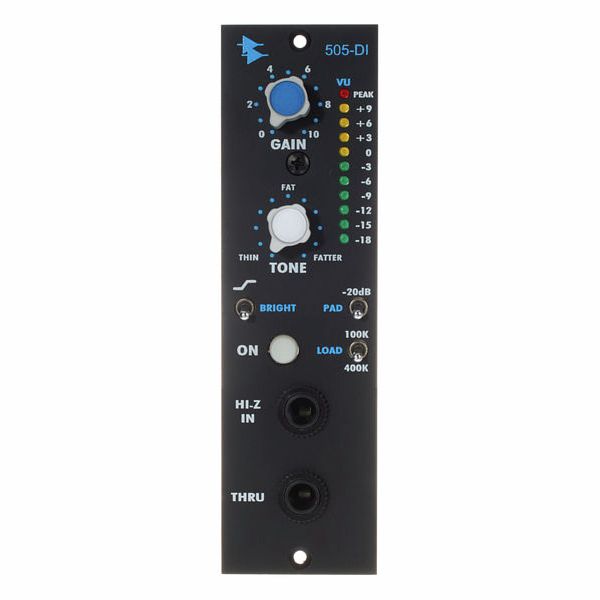

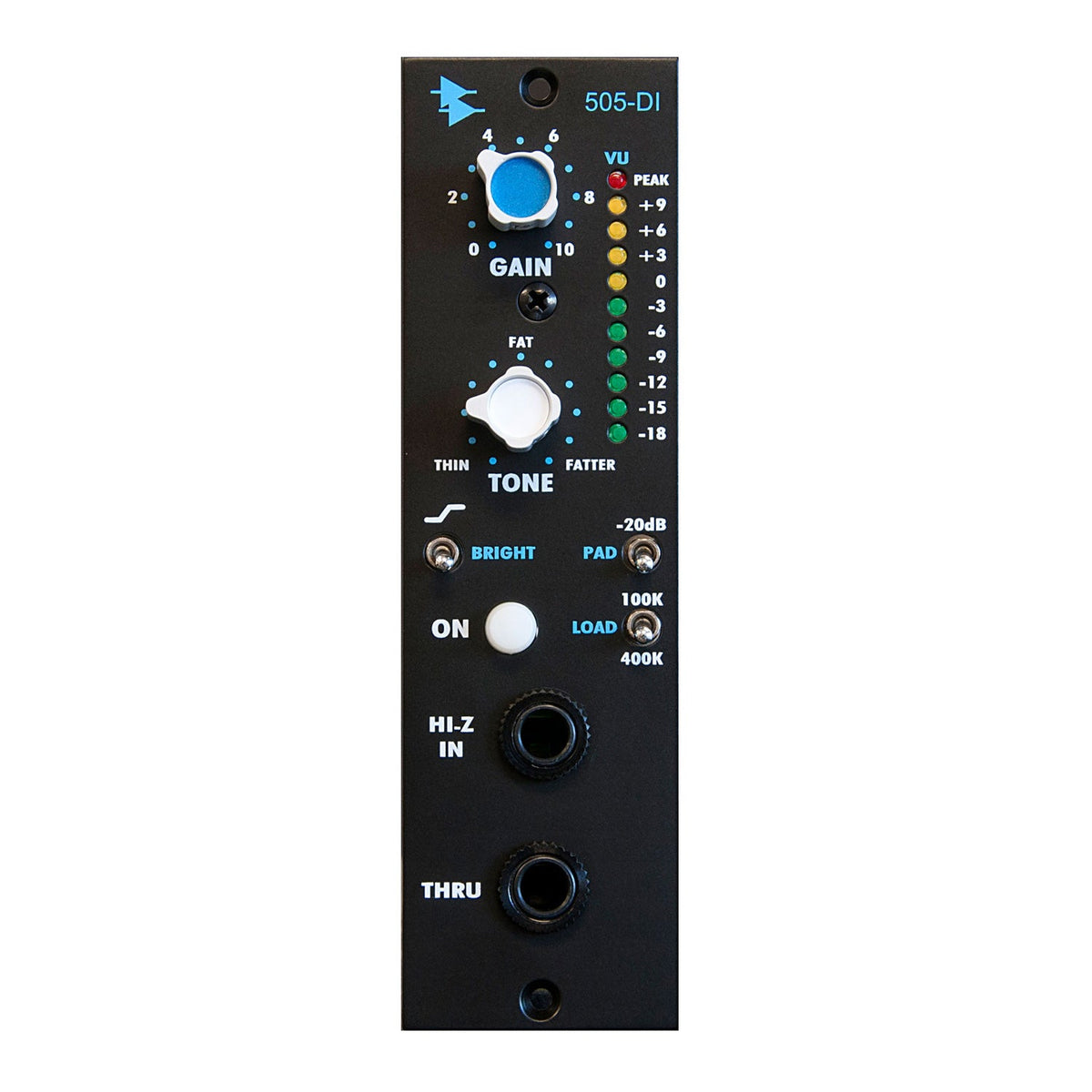

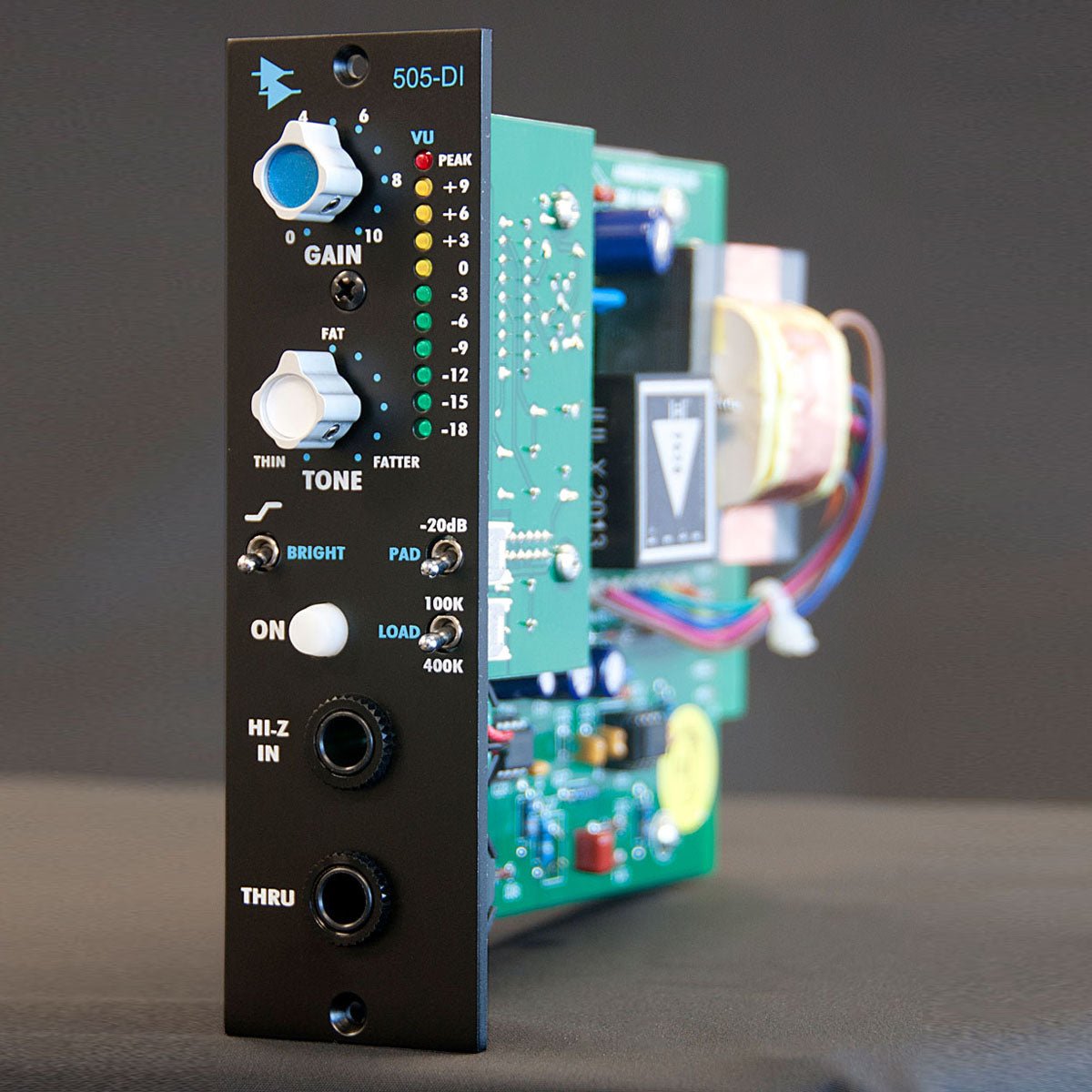

Entrada directa 505-DI en detalle
- Control de ganancia de amplio rango con 55 dB de ganancia
- Entrada de alta impedancia del panel frontal
- Enrutamiento a través del panel frontal
- TONE Control te ayuda a personalizar tu sonido
- El interruptor BRIGHT aumenta la claridad y la presencia
- Medidor VU LED de 10 segmentos para monitorear el nivel de salida
- Indicador LED de salida máxima
- Interruptor de atenuación de 20 dB
- Carga conmutable de 100 K/400 K

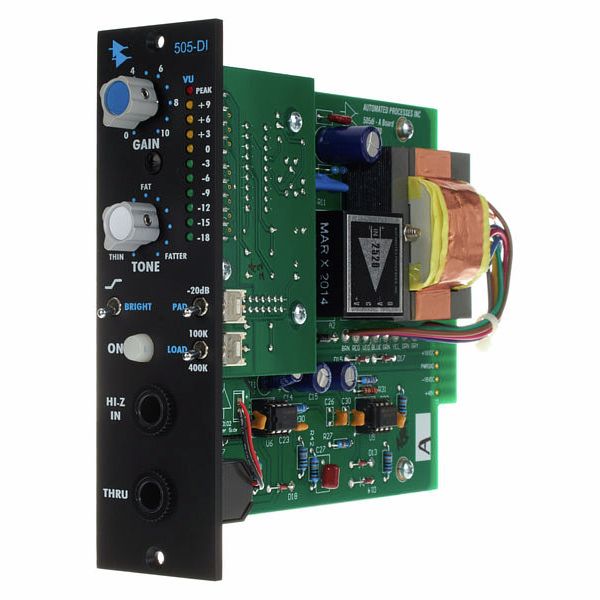

- Utiliza los famosos amplificadores operacionales API 2520 y 2510
Al igual que el API 205L para consola, el 505-DI está diseñado específicamente para aceptar una entrada directa de guitarra, bajo o teclado, minimizando cualquier efecto de carga en las pastillas de instrumentos de alta impedancia (Hi-Z). Además, el control de ganancia del 505-DI se utiliza para normalizar el nivel de entrada de un instrumento, hasta un nivel de salida de +4 dBu. El exclusivo control TONE de API reduce la posible distorsión en las frecuencias bajas de la señal, mientras que activar el interruptor BRIGHT añade claridad adicional si se desea. Las diversas combinaciones de controles TONE y BRIGHT pueden eliminar la necesidad de ecualizar el instrumento durante la grabación, manteniendo la señal corta y pura.
Esta ruta de señal mínima elimina la necesidad de usar una caja directa estándar, que a menudo requiere una entrada de micrófono, un ecualizador y un fader para llevar la señal a un nivel grabable. El 505-DI es capaz de amplificar cualquier instrumento a un nivel de línea considerable sin amplificadores adicionales. El interruptor de carga de 100K/400K permite modificar ligeramente el tono de la pastilla, intensificando u oscureciendo alternativamente las frecuencias agudas. Al conectar un instrumento con preamplificador interno o un instrumento de nivel de línea, como un sampler o un teclado, el 505-DI ofrece un interruptor de atenuación de 20 dB para reducir el nivel sin aplicar carga, preservando así la integridad de la señal entrante.
Especificaciones de entrada directa 505-DI
| Presupuesto | |
| Número de bandas: | Dos |
| Tipo de filtro: | Estante pasivo |
| Centros de frecuencia de filtro: |
Bajo: 150 Hz Alto: 8 kHz |
| Impedancia de entrada: | >380 K ohmios, no balanceado |
| Impedancia de salida: | 75 ohmios, acoplado por transformador, balanceado |
| Niveles nominales: | -40 dBu a +20 dBu |
| Nivel de recorte: | +30 dBu |
| Respuesta de frecuencia: | 0, -.4, 30 a 20 kHz |
| Ruido: | 98 dB por debajo de +10 dBm de salida, sin ponderar. 20-20 kHz |
| Distorsión: | Distorsión armónica total (THD): 0,01 % (+4 dB a 2 K) |
| Conector: | Conector de borde de 15 posiciones .156 sp |
| Consumo de energía: | ±16 voltios CC, 130 mA máx. a +24 dBu de salida |
