Descripción

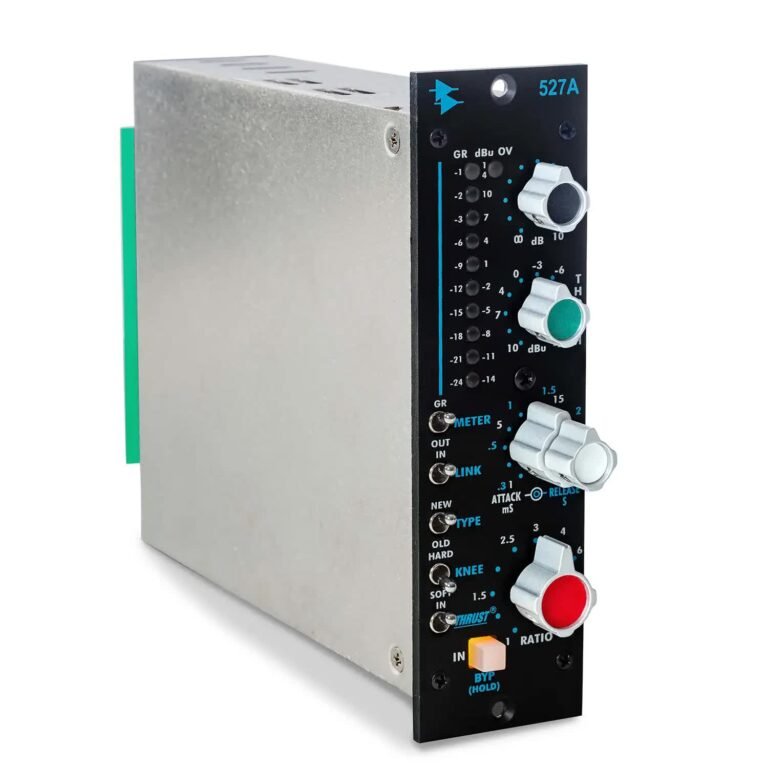

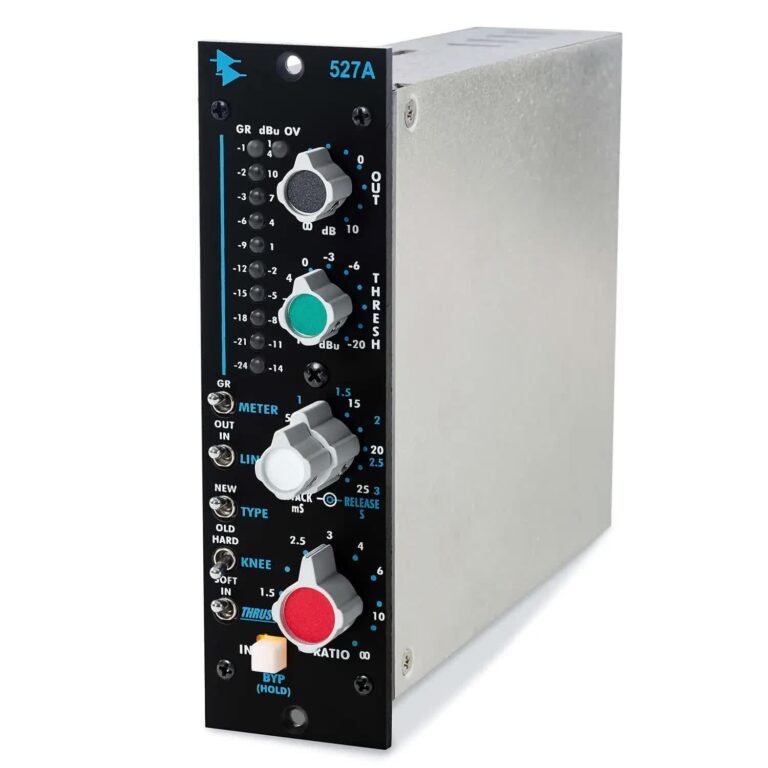

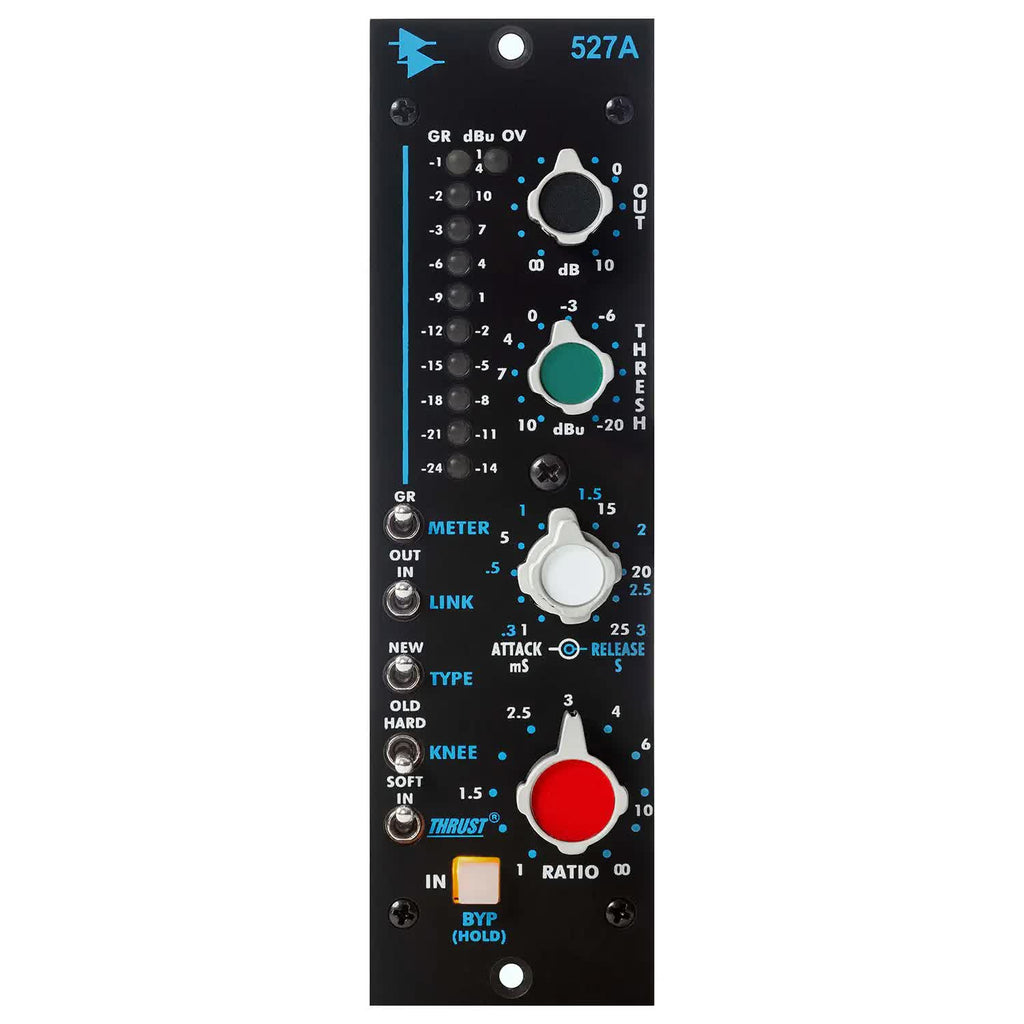

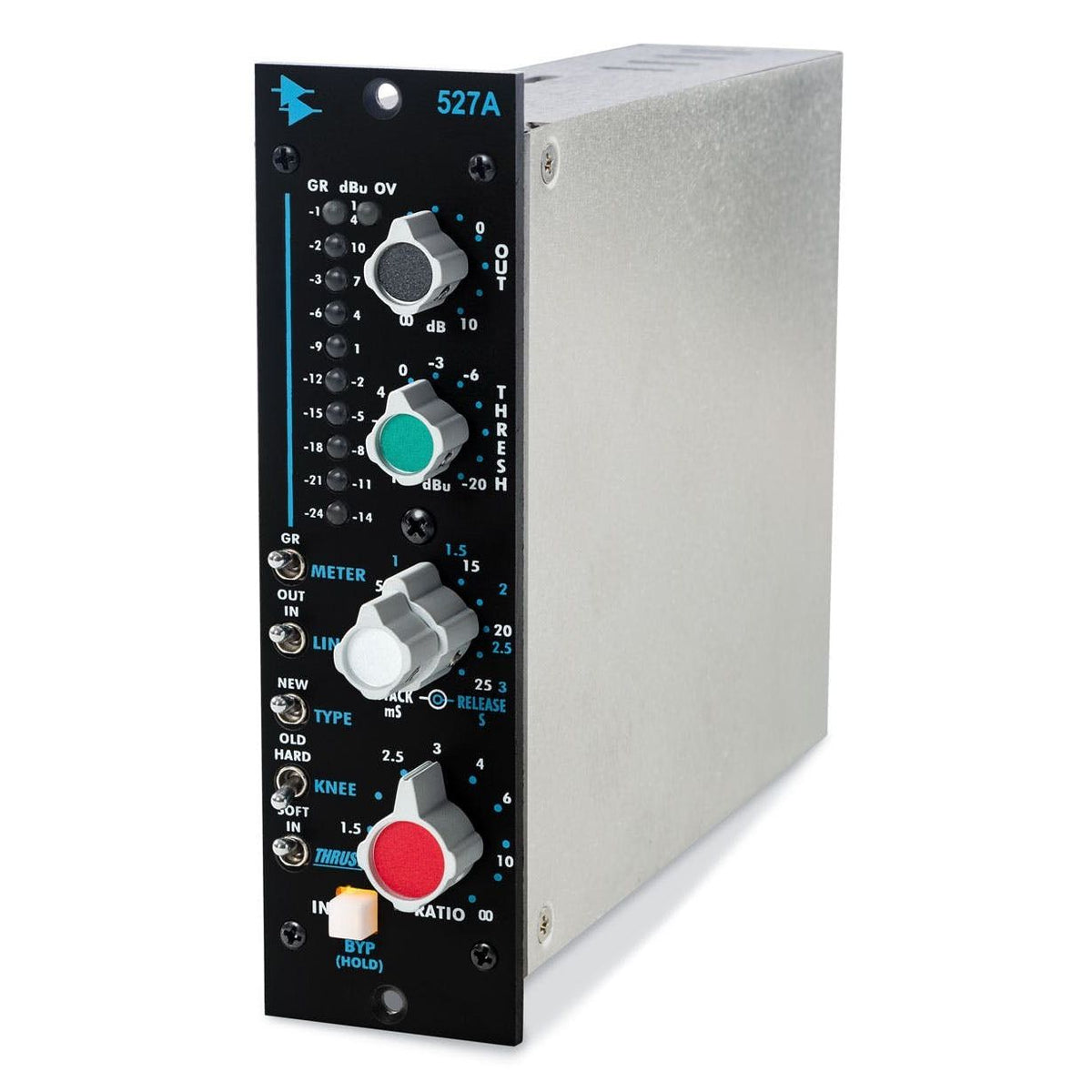

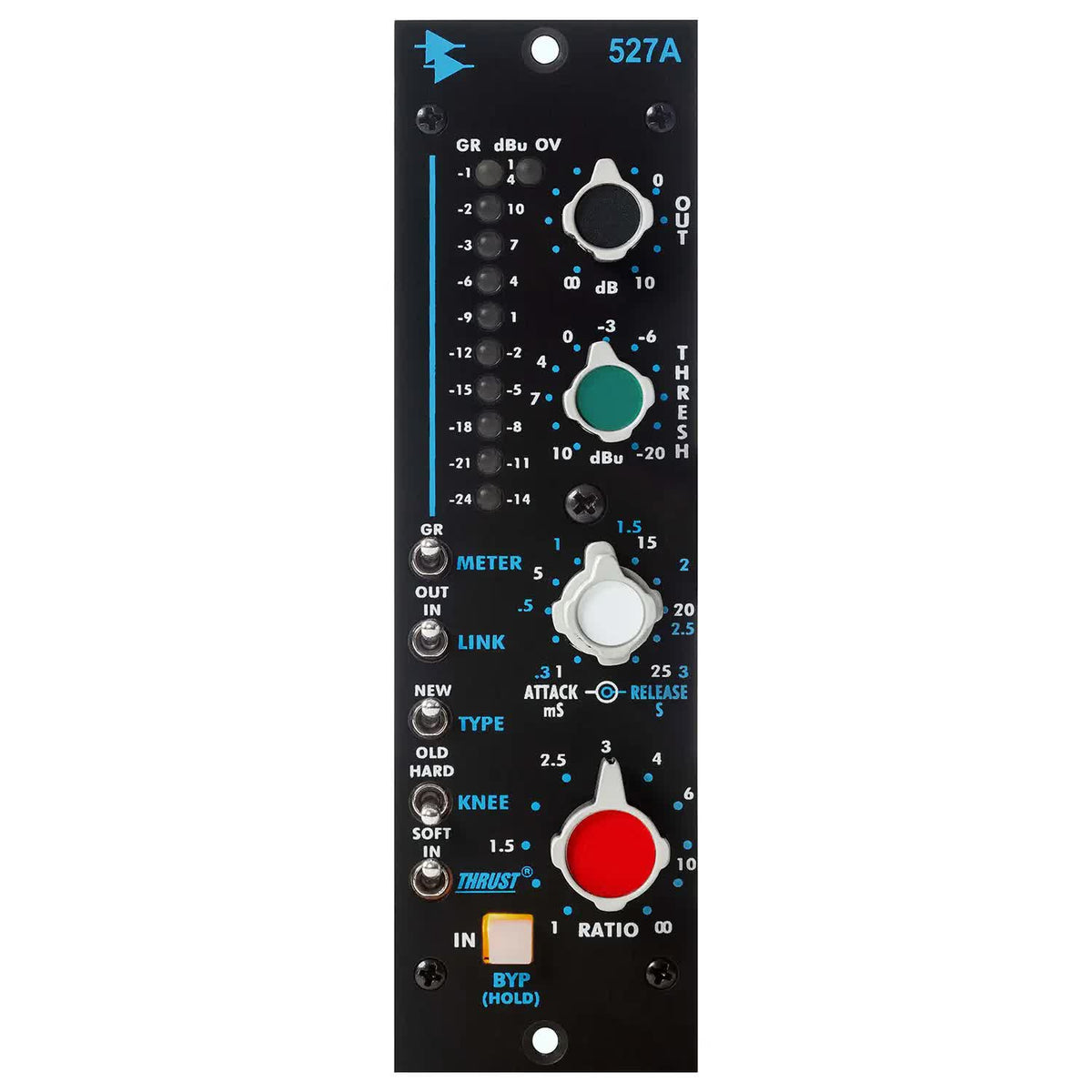

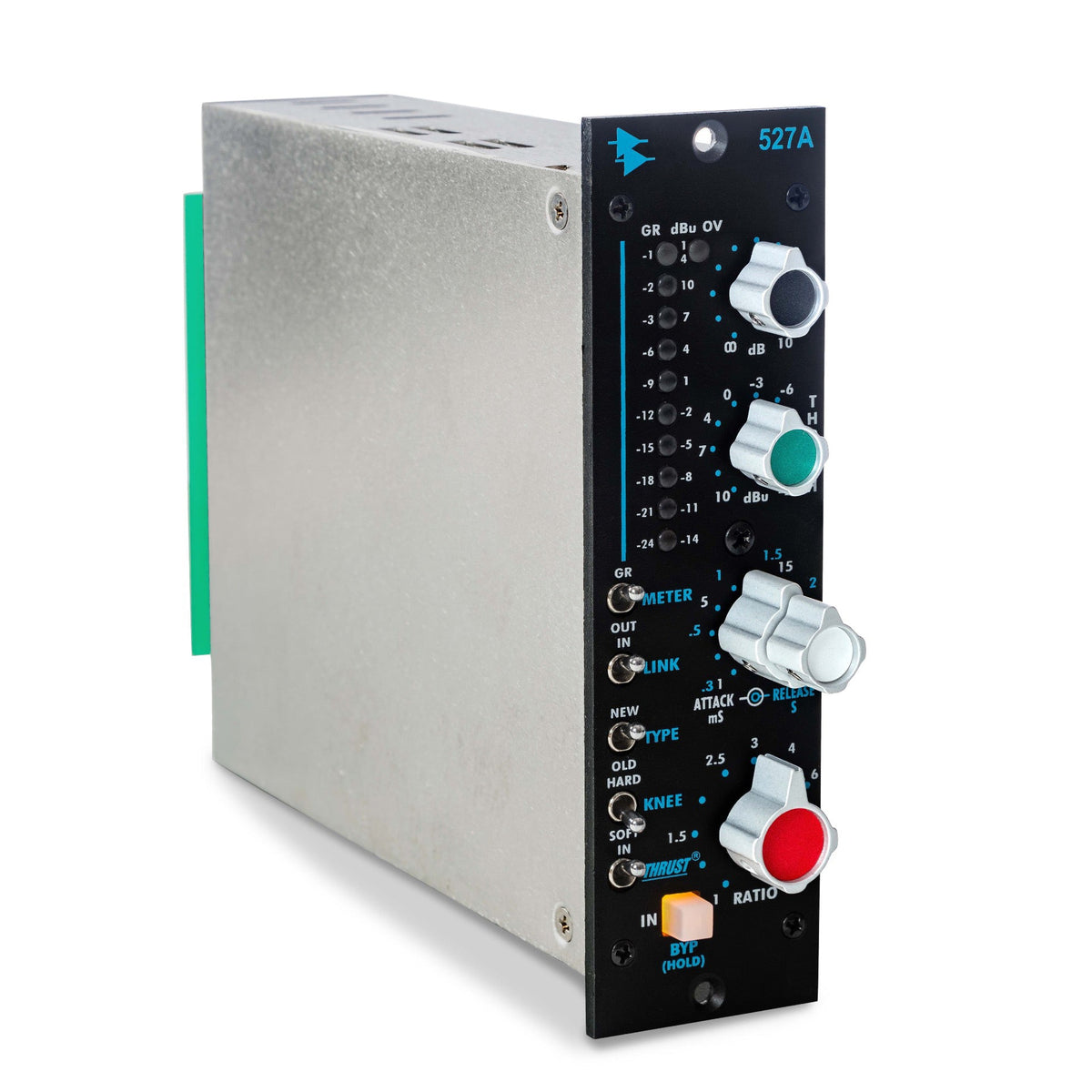

Compresor/Limitador 527A en detalle
- Compresión de avance o retroalimentación
- Compresión de rodilla dura o blanda
- Interruptor THRUST ® patentado para control de cadena lateral dependiente de la frecuencia
- Control de UMBRAL con retención de 31 posiciones, continuamente variable
- Control de relación de retención de 31 posiciones, continuamente variable
- Controles de ATAQUE y LIBERACIÓN con retención de 31 posiciones, continuamente variables
- Control de nivel de salida (OUT) con retención de 31 posiciones, continuamente variable
- Reducción de ganancia de 10 segmentos/medidor VU ( GR/Salida )
- LED de sobrecarga
- Interruptor IN con bypass de relé suave y duro
- El circuito de audio utiliza los amplificadores operacionales discretos 2510 y 2520
El compresor/limitador API 527A se integra a la familia de compresores basados en VCA de API, que incluye el compresor 225L y los compresores de bus estéreo 529, 2500 y 2500+. Cualquiera que esté familiarizado con estas unidades se sentirá inmediatamente cómodo con el 527A.
Las características comunes de la línea incluyen los métodos de reducción de ganancia "feed forward" ( NUEVO ) y "feedback" ( ANTIGUO ), seleccionables desde el panel frontal, que permiten elegir entre el método tradicional o el nuevo método de compresión para una máxima flexibilidad en el control de ganancia de la señal. El método tradicional o de retroalimentación es el que utilizaban la mayoría de los compresores clásicos para el circuito de control de ganancia. El nuevo método de reducción de ganancia es más común en los compresores VCA más recientes, que utilizan detectores RMS para el voltaje de control de ganancia.
Hay un interruptor de rodilla “ SUAVE ” / “ DURO ” para una compresión de tipo “super suave” que da como resultado un sonido muy natural, sin comprimir, o un tipo de rodilla aguda típica que se presta a un efecto de limitación mucho más severo.
La función patentada THRUST ® también se puede activar y desactivar a través del panel frontal, aplicando un filtro antes del circuito detector RMS que preserva esos graves impactantes.
Se pueden conectar dos o más compresores/limitadores 527A entre sí a través de un enlace de CC, lo que permite combinar varias unidades para aplicaciones estéreo y multicanal.
El nivel de salida se mantiene bastante constante independientemente del control de umbral o relación, de forma similar al control de techo "más/menos" del compresor API 525. Esto permite realizar ajustes en tiempo real sin cambios notables de ganancia en el nivel del programa.
El compresor/limitador 527A utiliza los amplificadores operacionales discretos 2510 y 2520 y exhibe la confiabilidad, larga vida útil y sonido característico de los productos API.
Especificaciones del compresor/limitador 527A
| Presupuesto | |
| Conector: | Conector perimetral API 500: compatible con VPR Alliance |
| Impedancia de entrada: | 120 K ohmios, balanceada |
| Impedancia de salida: | 75 ohmios, acoplado por transformador, balanceado |
| Nivel máximo de entrada: | +26 dBu |
| Nivel máximo de salida: | + 30 dBu |
| Ganancia del control del fader de salida: | -Infinito a +10 dB |
| Tiempos de ataque: | 1 milisegundo a 25 milisegundos |
| Horarios de lanzamiento: | 0,3 segundos a 3 segundos |
| Relaciones de compresión: | 1:1 a 1:Infinito |
| Rango de control de umbral: | +10 dBu a -20 dBu |
| Medida: |
Medidor LED de 10 segmentos que muestra la reducción de ganancia (de -1 a -24 dB) o el nivel de salida (de 14 a +14 dBu). LED de sobrecarga: +21 dBu. |
| Respuesta de frecuencia: | +/- 0,5 dB 20 Hz a 40 kHz |
| Relación señal-ruido: | 110 dB |
| Requisitos de energía: | 3,5 vatios – Compatible con VPR Alliance |
| Tamaño de la unidad: | 1,5″ x 5,25″ x 7″ |
| Tamaño del envío: | 4,5″ X 6,5″ X 10″ |
| Peso unitario: | 1,8 libras. |
| Peso del envío: | 2,2 libras. |
