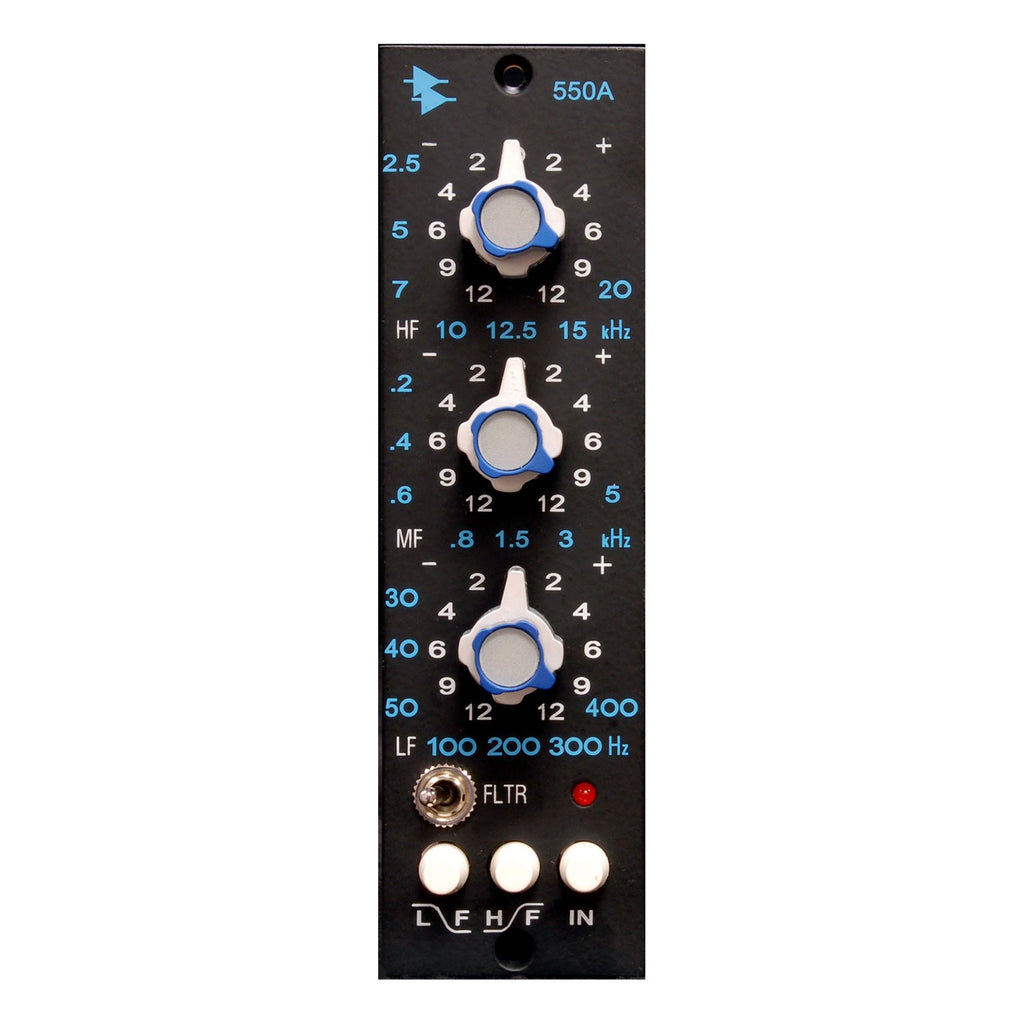

API 550A Ecualizador discreto de 3 bandas


Precio:
Precio de venta$1.258.750 CLP

Descripción

Ecualizador discreto de 3 bandas 550A en detalle

Características
  • 3 bandas de ecualización API clásica
  • Cada banda ofrece 7 centros de frecuencia seleccionados por API
  • Filtrado recíproco y repetible
  • Máximo 12 dB de aumento/corte por banda
  • Las bandas 1 y 3 del ecualizador ofrecen conmutación entre niveles de sonido de estante y de pico.
  • “Q proporcional” estrecha el Q del filtro en los extremos
  • Alto margen de maniobra +30 dB de nivel de recorte

Pocos ecualizadores gozan del respeto y la admiración del codiciado API 550A. Diseñado por el ahora legendario Saul Walker a finales de los 60, el discreto 550A se utilizó inicialmente como ecualizador OEM modular. A medida que la industria adoptó rápidamente la calidad de sonido del 550A, este se integró rápidamente en muchos diseños de consolas personalizadas de Frank DeMedio y otros ingenieros destacados. Muchas de estas consolas siguen en uso.

Cuarenta años después, el 550A sigue siendo el estándar con el que se comparan otros ecualizadores y ha desempeñado un papel fundamental en la industria discográfica durante décadas. Copiado aún, pero nunca duplicado, el 550A se convirtió en el ecualizador de módulo de canal estándar de API cuando la compañía comenzó a fabricar consolas en 1971. Con prácticamente todas las unidades existentes ocupadas, la gran demanda de este ecualizador hizo que API finalmente reanudara su producción en 2004.

El 550A proporciona ecualización recíproca en 21 puntos con 5 pasos de realce hasta un máximo de 12 dB de ganancia en cada punto. Los quince puntos de ecualización se dividen en tres rangos superpuestos. Los rangos de frecuencias agudas y graves se pueden seleccionar individualmente como peaking o shelving, y se puede insertar un filtro paso banda independientemente de los demás ajustes de ecualización seleccionados. Los rangos de frecuencia y el realce/corte se seleccionan mediante tres interruptores concéntricos dobles, y un interruptor de entrada permite introducir el ecualizador silenciosamente en la señal. Un pequeño interruptor de palanca inserta el filtro paso banda en el 550A.

La combinación del incomparable amplificador operacional 2520 de Walker y su circuito “Q proporcional” brinda al usuario del 550A una forma sencilla de generar una ecualización acústicamente superior.

Con la tan esperada reedición de esta unidad, un ecualizador que ha tenido un papel tan importante en la historia de la grabación continúa haciendo historia en la música actual.

Especificaciones del ecualizador discreto de 3 bandas 550A

Presupuesto
Impedancia de entrada: 66 kΩ nivel alto
17 kΩ nivel bajo
Impedancia de salida: Menos de 85 Ω (transformador aislado)
Nivel operativo nominal: –15 dBm a +12 dBm
Pérdida de inserción: Ninguno (puente)
Respuesta de frecuencia, no ecualizada: ±0,5 dB 30 Hz a 20 kHz
Ruido: Sin ecualizar, ruido de salida de –90 dBm, flejado de alto nivel y
–98 dBm, flejado de bajo nivel, 20 Hz a 20 kHz sin ponderar
Distorsión: 0,05 % THD máx., 30 Hz a 20 kHz a +4 dBm
0,07 % THD máx., 30 Hz a 20 kHz a +18 dBm
Nivel de recorte (3 % THD): +30 dBm
Requisito de energía: ±15 voltios a ±18 voltios a 70 mA
Controles: Doble concéntrico rotatorio: selección LF: 30, 40, 50, 100, 200, 300,
400 Hz y grado de ecualización escalonado de –12 dB a +12 dB

Doble concéntrico rotatorio: selección de MF: 200, 400, 600, 800, 1500,
3000, 5000 Hz y grado de ecualización escalonado de –12 dB a
+12 dB

Doble concéntrico rotatorio: selección de HF: 2500, 5000, 7000, 10 000,
12 500, 15 000, 20 000 Hz y grado de ecualización escalonado de
–12 dB a + 12 dB

Toda ecualización se realiza en pasos de 2, 4, 6, 9 y 12 dB, ya sea más o menos.

Interruptor de palanca: Filtro de paso de banda de 50 Hz a 15 kHz
Botón pulsador de entrada o salida: rango LF
Botón pulsador de pico o plataforma: rango HF
Botón pulsador de pico o plataforma: ecualización de entrada o salida
Luz indicadora cuando está activada
Conector: Conector de PC de 30 pines suministrado
Tamaño: 1,5″ X 5,25″ X 7,75″ de profundidad
Tamaño (embalado para envío): 4,5″ X 6,25″ X 10,25″
Peso real: 2 libras.
Peso del envío: 2,53 libras.
