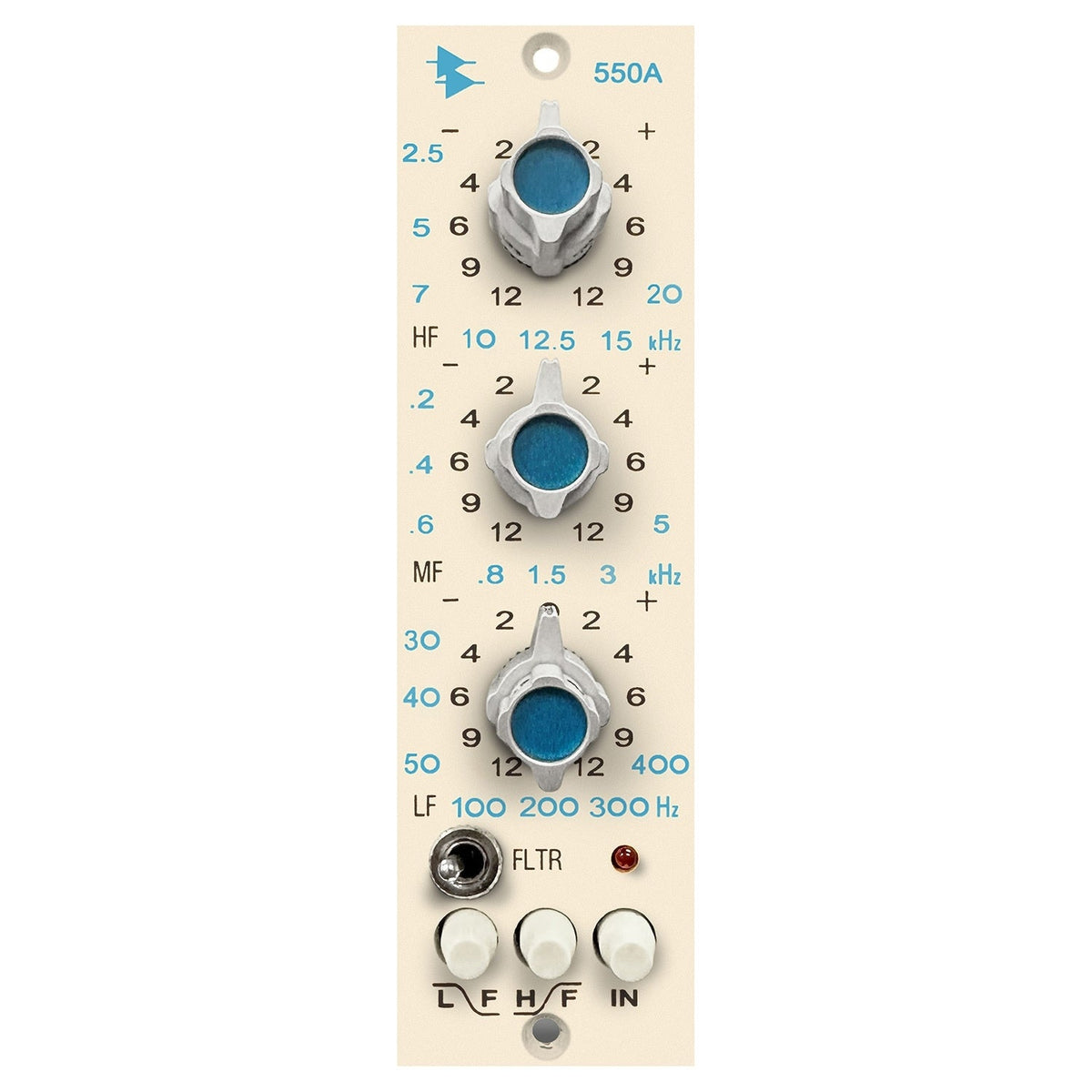

API 550A Edición especial


Precio:
Precio de venta$1.364.200 CLP

Descripción

550A Edición Especial en detalle

Características
  • 3 bandas de ecualización API clásica
  • Cada banda ofrece 7 centros de frecuencia seleccionados por API
  • Filtrado recíproco y repetible
  • Máximo 12 dB de aumento/corte por banda
  • Las bandas 1 y 3 del ecualizador ofrecen conmutación entre niveles de sonido de estante y de pico.
  • “Q proporcional” estrecha el Q del filtro en los extremos
  • Alto margen de maniobra +30 dB de nivel de recorte

Pocos ecualizadores gozan del respeto y la admiración del codiciado API 550A. Diseñado por el ahora legendario Saul Walker a finales de los 60, el discreto 550A se utilizó inicialmente como
ecualizador OEM modular. A medida que la industria adoptó rápidamente la calidad de sonido del 550A, este se integró rápidamente en muchos diseños de consolas personalizadas de Frank DeMedio y otros ingenieros destacados. Muchas de estas
consolas siguen en uso.

Cuarenta años después, el 550A sigue siendo el estándar con el que se comparan otros ecualizadores y ha desempeñado un papel fundamental en la industria discográfica durante décadas. Copiado aún, pero nunca duplicado, el
550A se convirtió en el ecualizador de módulo de canal estándar de API cuando la compañía comenzó a fabricar consolas en 1971. Con prácticamente todas las unidades existentes ocupadas, la gran demanda de este ecualizador hizo que
API finalmente reanudara su producción en 2004.

El 550A proporciona ecualización recíproca en 21 puntos con 5 pasos de realce hasta un máximo de 12 dB de ganancia en cada punto. Los quince puntos de ecualización se dividen en tres rangos superpuestos.
Los rangos de frecuencias agudas y graves se pueden seleccionar individualmente como peaking o shelving, y se puede insertar un filtro paso banda independientemente de los demás ajustes de ecualización seleccionados.

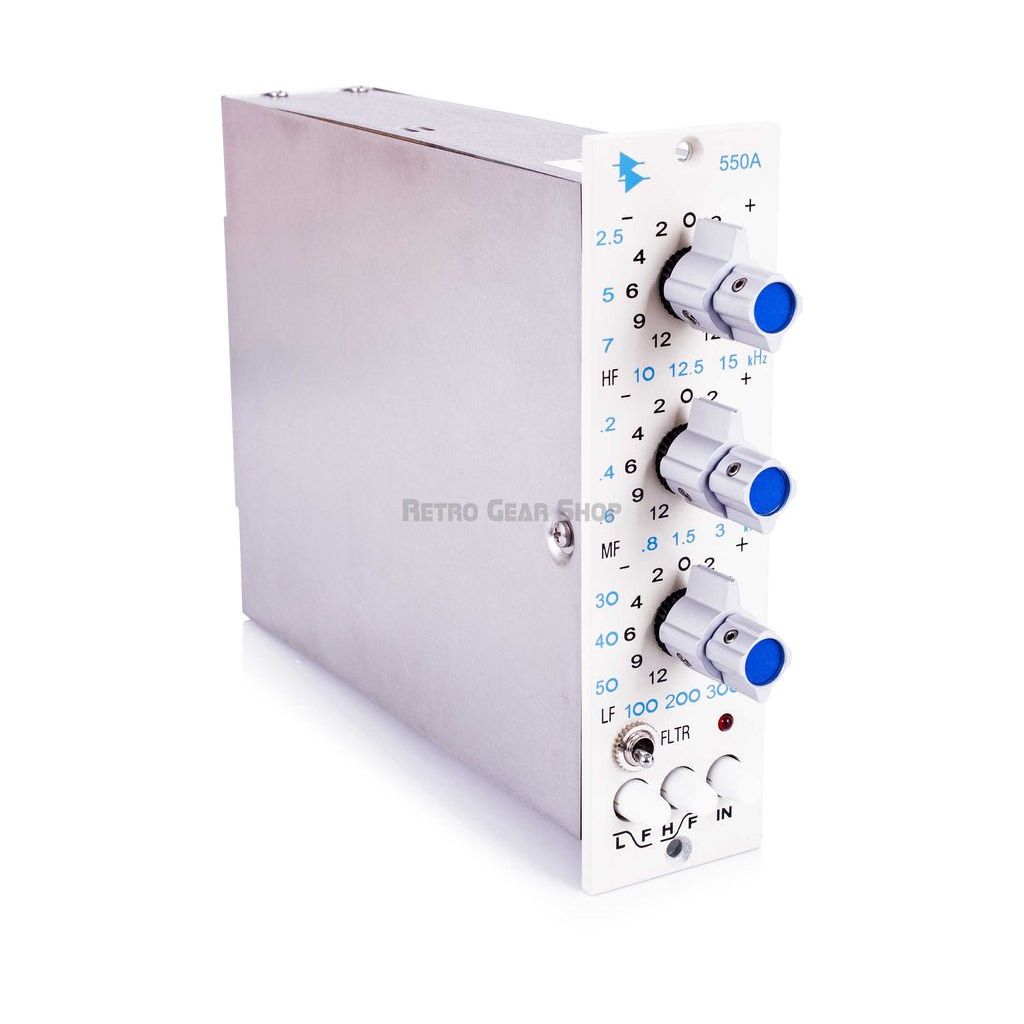

Los rangos de frecuencia y el realce/corte se seleccionan mediante tres interruptores concéntricos dobles, y un interruptor de entrada permite introducir el ecualizador silenciosamente en la señal. Un pequeño
interruptor de palanca inserta el filtro paso banda en el 550A.

La combinación del incomparable amplificador operacional 2520 de Walker y su circuito “Q proporcional” brinda al usuario del 550A una forma sencilla de generar
una ecualización acústicamente superior.

Con la tan esperada reedición de esta unidad, un ecualizador que ha tenido un papel tan importante en la historia de la grabación continúa haciendo historia en la música actual.

Especificaciones de la edición especial 550A

Presupuesto
Impedancia de entrada: 66 kΩ nivel alto
17 kΩ nivel bajo
Impedancia de salida: Menos de 85 Ω (transformador aislado)
Nivel operativo nominal: –15 dBm a +12 dBm
Pérdida de inserción: Ninguno (puente)
Respuesta de frecuencia, no ecualizada: ±0,5 dB 30 Hz a 20 kHz
Ruido: Sin ecualizar, ruido de salida de –90 dBm, flejado de alto nivel y

–98 dBm, ajuste de nivel bajo, 20 Hz a 20 kHz sin ponderar

Distorsión: 0,05 % THD máx., 30 Hz a 20 kHz a +4 dBm
0,07 % THD máx., 30 Hz a 20 kHz a +18 dBm
Nivel de recorte (3 % THD): +30 dBm
Requisito de energía: ±15 voltios a ±18 voltios a 70 mA

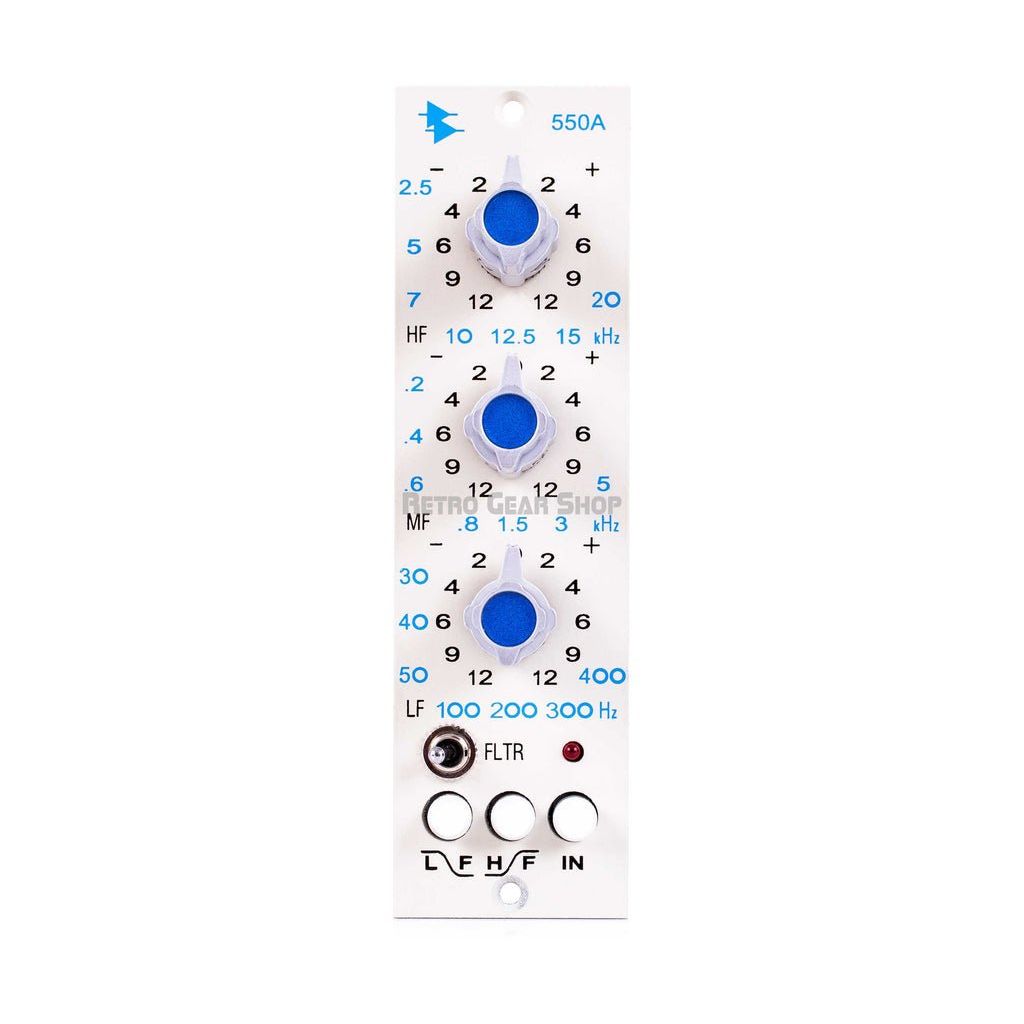

Controles: Rotativo concéntrico doble: selección LF: 30, 40, 50, 100, 200, 300,

400 Hz y grado de ecualización escalonado de –12 dB a +12 dB

Rotativo concéntrico doble: selección MF: 200, 400, 600, 800, 1500,

3000, 5000 Hz y grado de ecualización escalonado de –12 dB a
+12 dB

Rotativo concéntrico doble: selección HF: 2500, 5000, 7000, 10 000,

12.500, 15.000, 20.000 Hz y grado de ecualización escalonado de
–12 dB a + 12 dB

Toda ecualización se realiza en pasos de 2, 4, 6, 9 y 12 dB, ya sea más o menos.

Interruptor de palanca: Filtro de paso de banda de 50 Hz a 15 kHz de entrada o salida

Botón pulsador: Rango LF Pico o Estante
Botón pulsador: Rango HF Pico o Estante
Botón pulsador: Ecualización Activada o Desactivada
Luz indicadora cuando está Activada

Conector: Conector de PC de 30 pines suministrado
Tamaño: 1,5″ X 5,25″ X 7,75″ de profundidad
Tamaño (embalado para envío): 4,5″ X 6,25″ X 10,25″
Peso real: 2 libras.
Peso del envío: 2,53 libras.
