Descripción

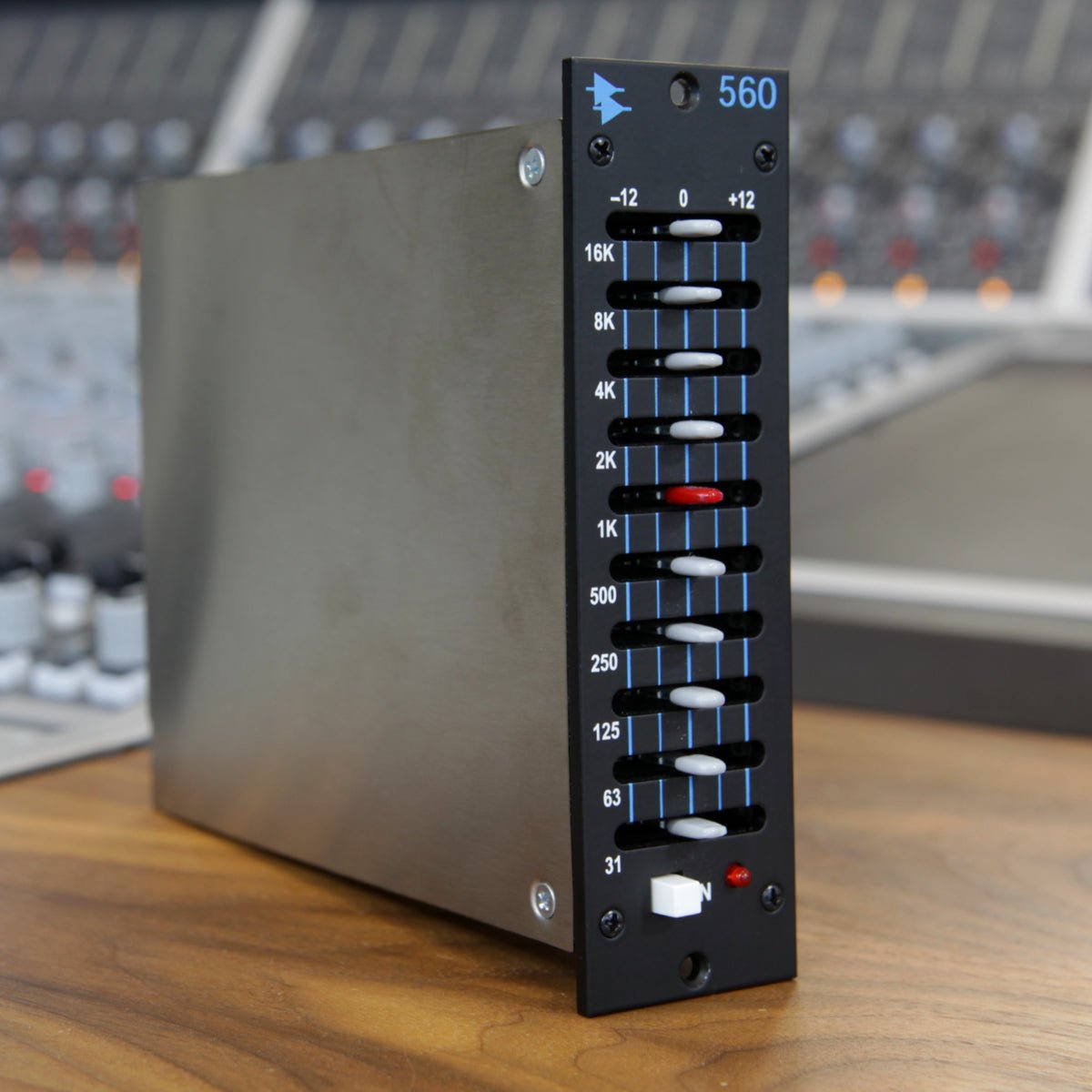

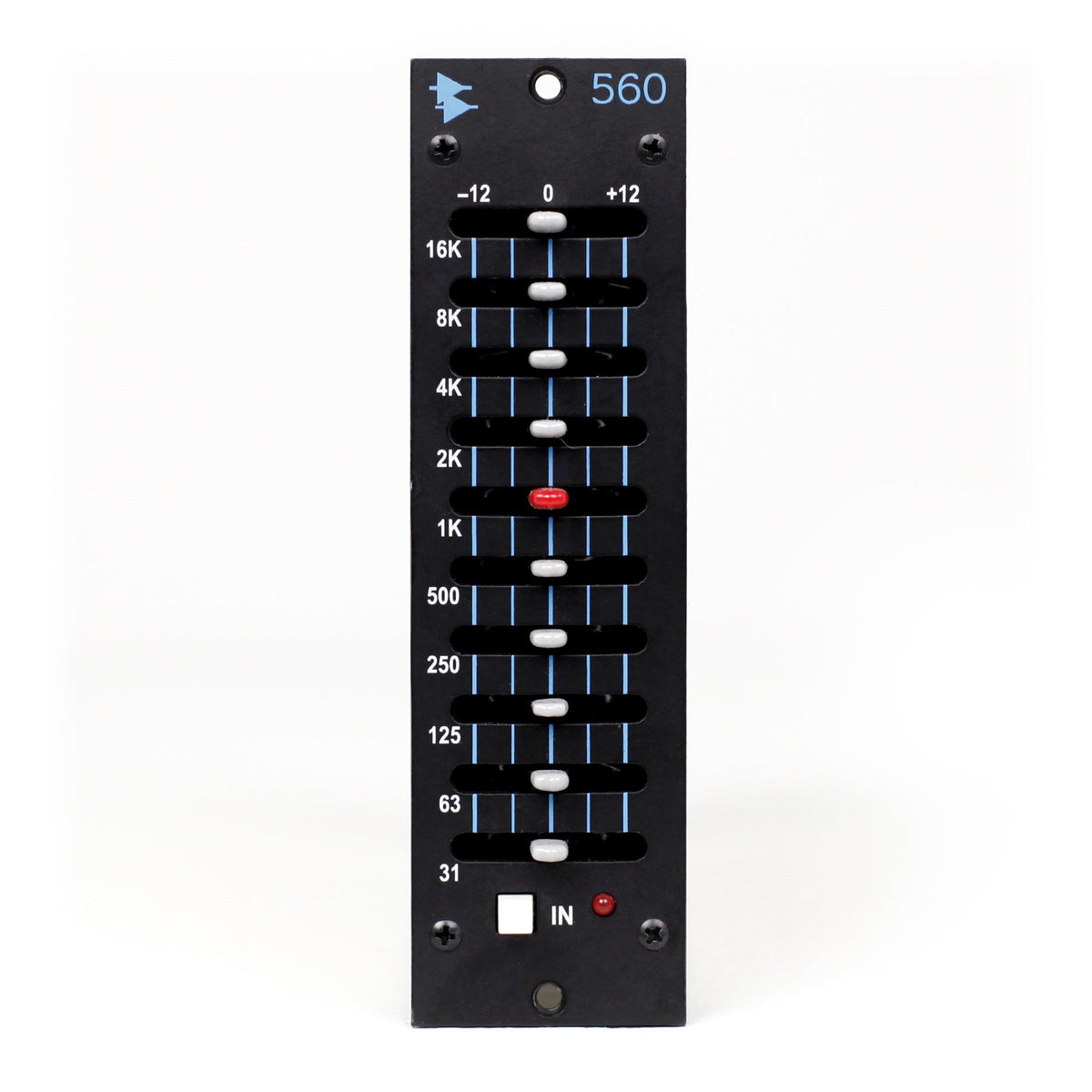

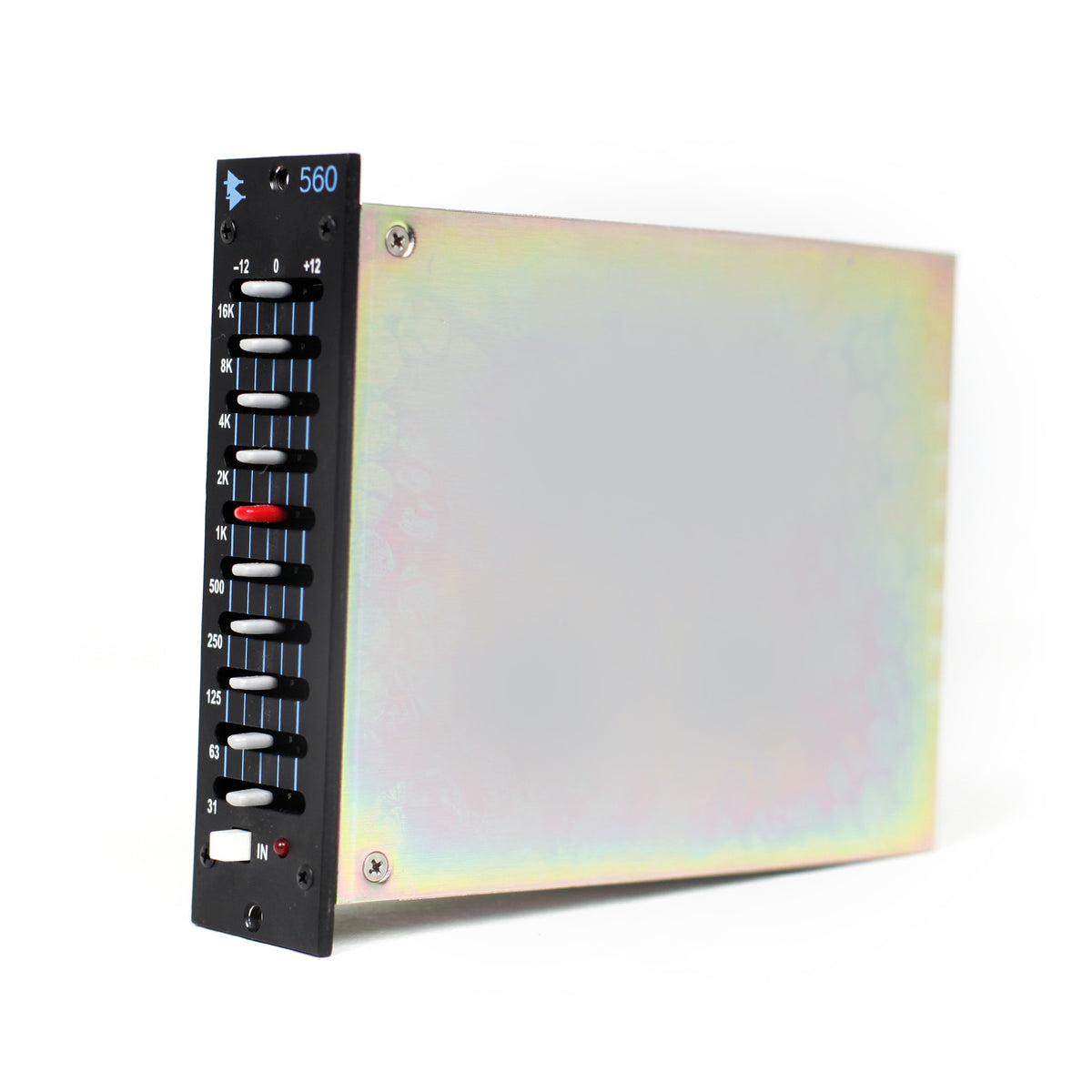

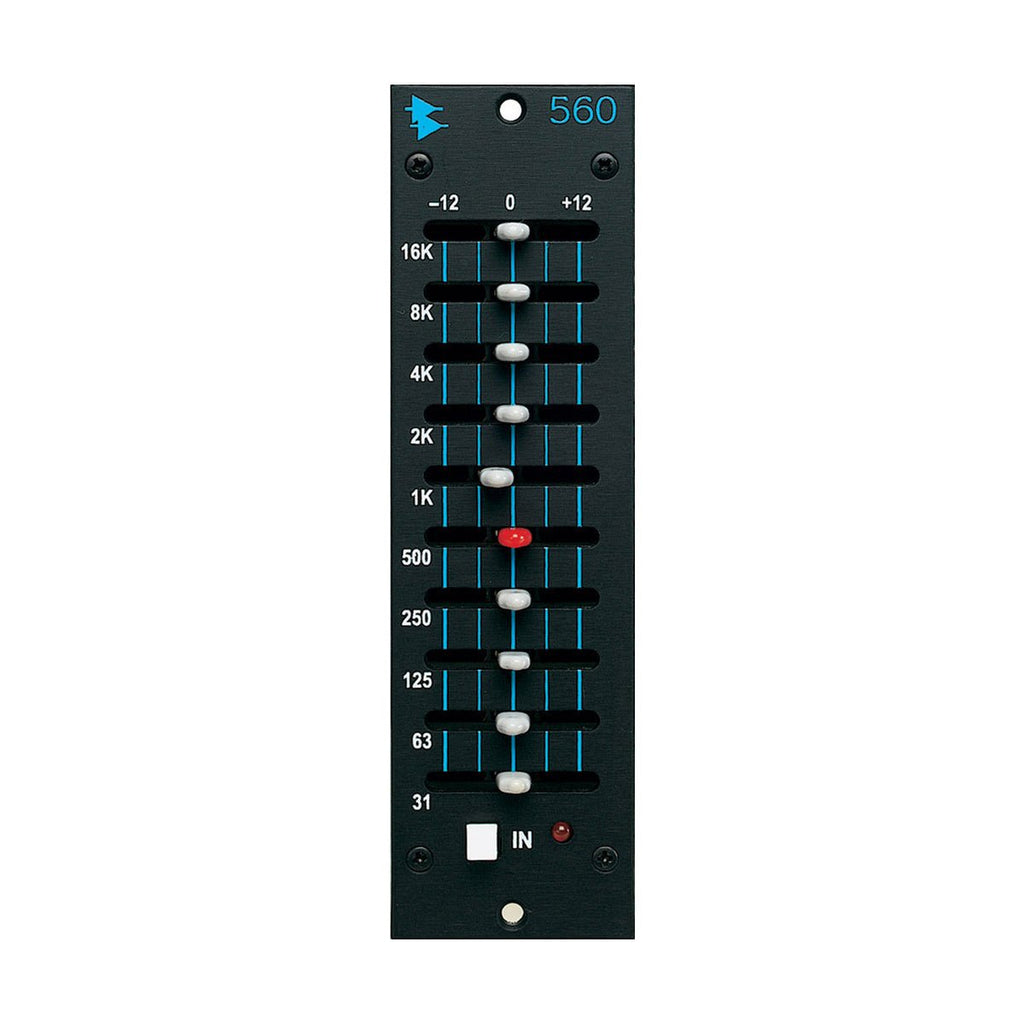

560 Graphic EQ en detalle
- 10 bandas de ecualización patentada de API
- Operación gráfica familiar en centros de una octava
- 12 dB de aumento/corte por banda
- “Q proporcional” estrecha el Q del filtro en los extremos
- Resolución adicional dentro de la región ±4
- Tope central para un reinicio confiable
- Botón de derivación silenciosa
- Basado en el ecualizador API 560 original de 1969

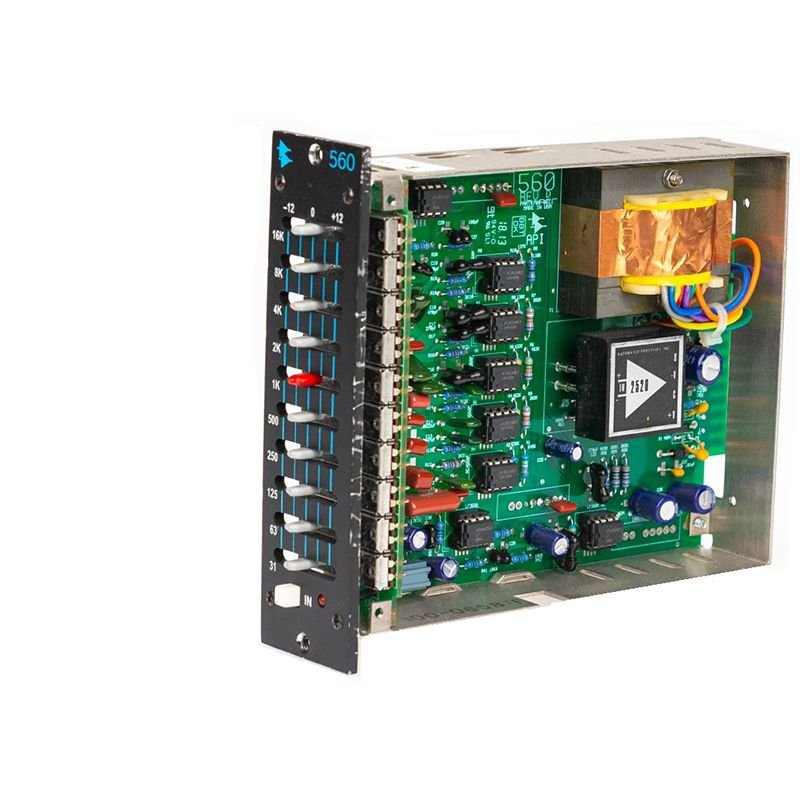

Originalmente concebido para su uso en las consolas API de los años 60 y 70, el 560 es un dispositivo único diseñado para realizar tareas que ningún otro ecualizador puede. Con una velocidad de ajuste y restablecimiento extremadamente rápida gracias a sus precisos puntos de cero, el potencial de modelado de curvas del 560 es inigualable. Con una amplia gama de opciones de montaje, desde racks hasta consolas, el 560 se convierte en un recurso invaluable para todas las aplicaciones de alto rendimiento. Basado en el ecualizador 560 original de API, el 560 de producción actual presenta una resolución mejorada en el rango de ±4 dB e incorpora nuestros circuitos y componentes exclusivos, incluyendo el amplificador operacional API 2520.
El extraordinario margen dinámico que permite el 2520 ofrece un rendimiento analógico consistente incluso con curvas de ecualización radicales. Por supuesto, la capacidad del 2520 para manejar cargas de baja impedancia es clave cuando se combina con los transformadores de salida personalizados de API. Los resultados son bastante audibles, con una mejor reproducción de bajas frecuencias y una imagen más nítida, lo que le brinda ese legendario sonido API impactante.
Las 10 bandas de ecualización de precisión hacen del 560 la opción ideal para endulzar la señal y ajustar la sala. Un excelente complemento para un ecualizador paramétrico, el 560 utiliza el exclusivo diseño "Proportional Q" de API, introducido en los años 60. Este diseño amplía intuitivamente el ancho de banda del filtro a niveles bajos de realce/corte y lo estrecha a ajustes más altos. Además, las características de realce y corte son idénticas, lo que permite deshacer acciones previas si se desea.
Fiable, duradero y uniforme, el ecualizador API 560 ofrece ese "sonido API único" con un filtrado preciso y fácil de configurar y un amplio margen dinámico en un formato compacto. Si busca el sonido de la música clásica estadounidense en un ecualizador gráfico fácil de configurar, el API 560 es su mejor opción.
Especificaciones del ecualizador gráfico 560
| Presupuesto | |
| Número de bandas: | 10 |
| Tipo de filtro: | Q proporcional, entrada de octava, nivel ajustable continuamente |
| Centros de frecuencia de filtro: | 31, 63, 125, 250, 500, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz |
| Filtro de refuerzo/corte: | +/- 12 dB |
| Pendiente del filtro: | 12 dB por octava con amplificación o atenuación máxima |
| Impedancia de entrada: | 20k resistivo, equilibrado |
| Impedancia de salida: | Menos de 85 ohmios |
| Niveles nominales: | -15 a +15 dBu |
| Nivel de recorte: | Mejor que +28 dBu |
| Respuesta de frecuencia: | +0, -.25, 30 Hz a 20 kHz |
| Ruido: | Salida de ecualización de -95 dBu, entrada de ecualización de -90 dBu, sin ponderar de 20 a 20 kHz |
| Distorsión: | 0,05 % máximo, a +20 dBu de salida |
| Conectores: | Conector de borde de 15 posiciones .156 sp |
| Requisitos de energía: | ± 12/18 voltios/CC a 60 mA. |
Opciones de bastidor y fuente de alimentación : |
Se adapta a 500 V (rack de 10 ranuras, requiere fuente de alimentación API 200PS), 500H (rack de 2 ranuras, fuente de alimentación interna), 500b "lunchbox ® " (rack portátil de 4 ranuras con fuente de alimentación interna), consolas API Legacy y consolas API Classic antiguas. |
| Tamaño: | 1,5" x 5,25" x 6,75" de profundidad |
| Tamaño (embalado para envío): | 4,5" x 6,5" x 10,25" |
| Peso real: | 1,61 libras. |
| Peso del envío: | 2,03 libras. |
