Descripción

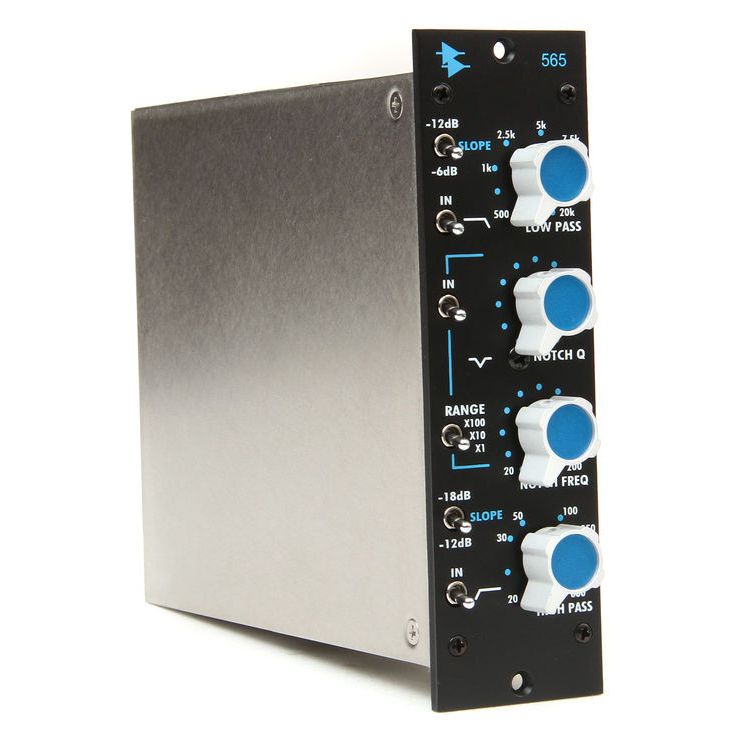

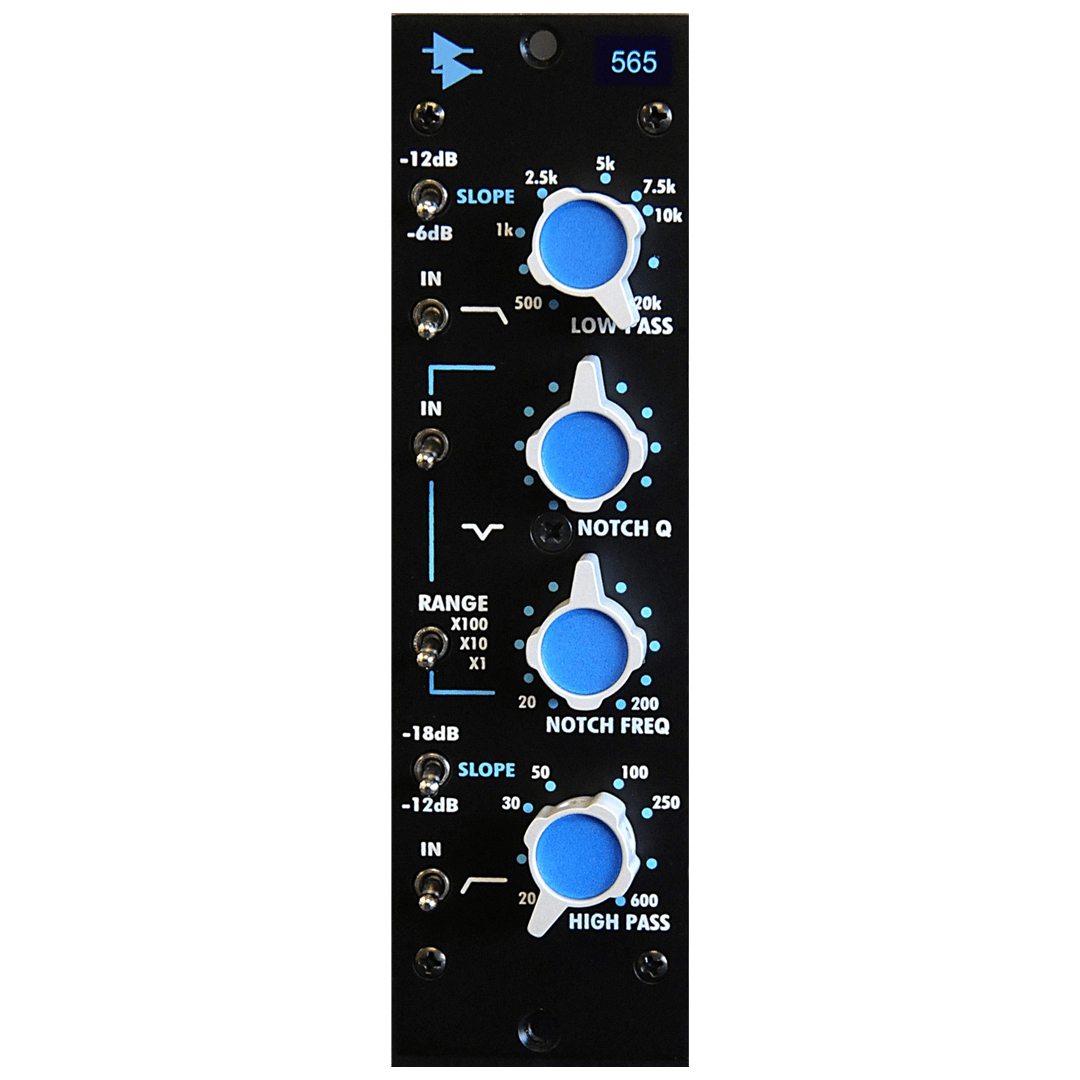

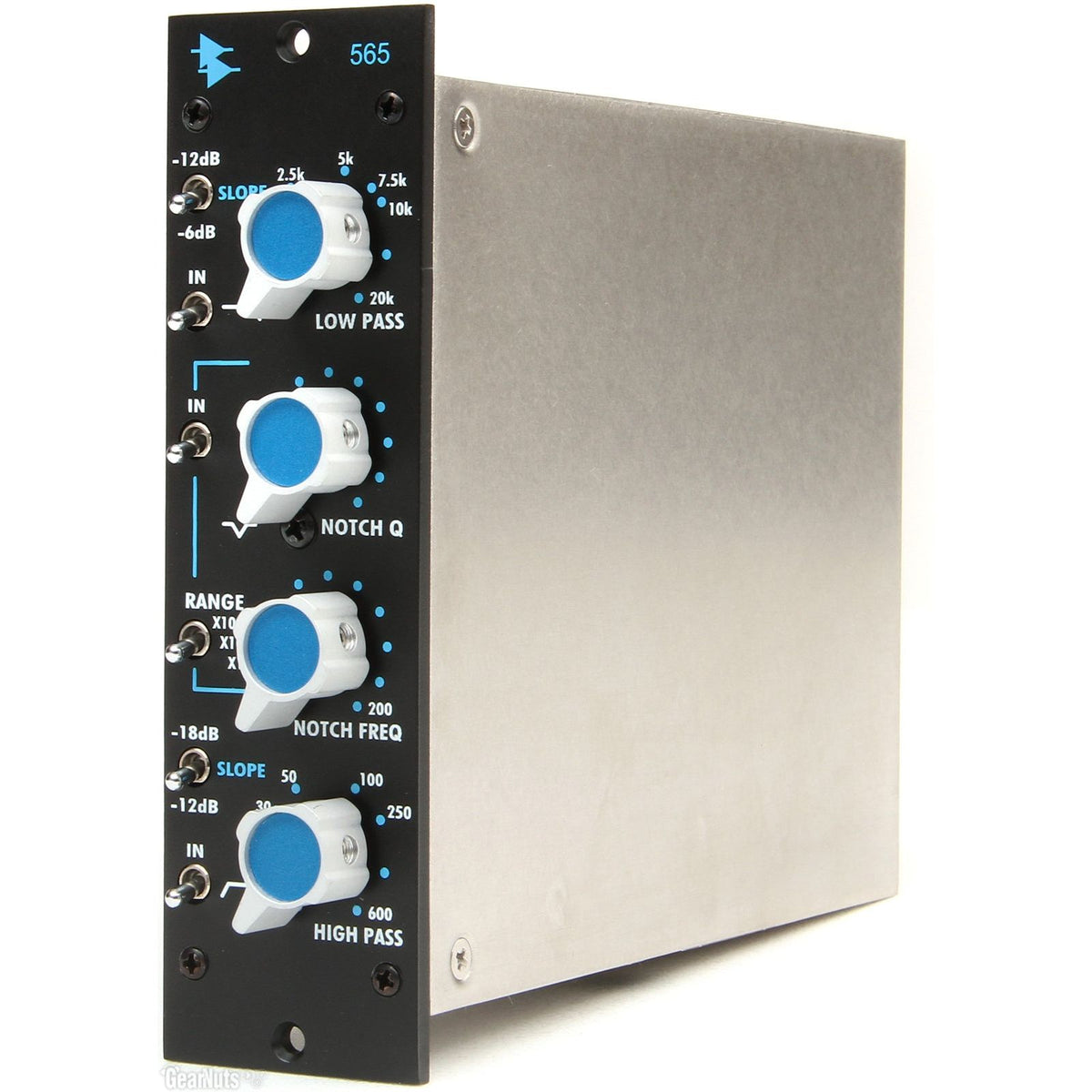

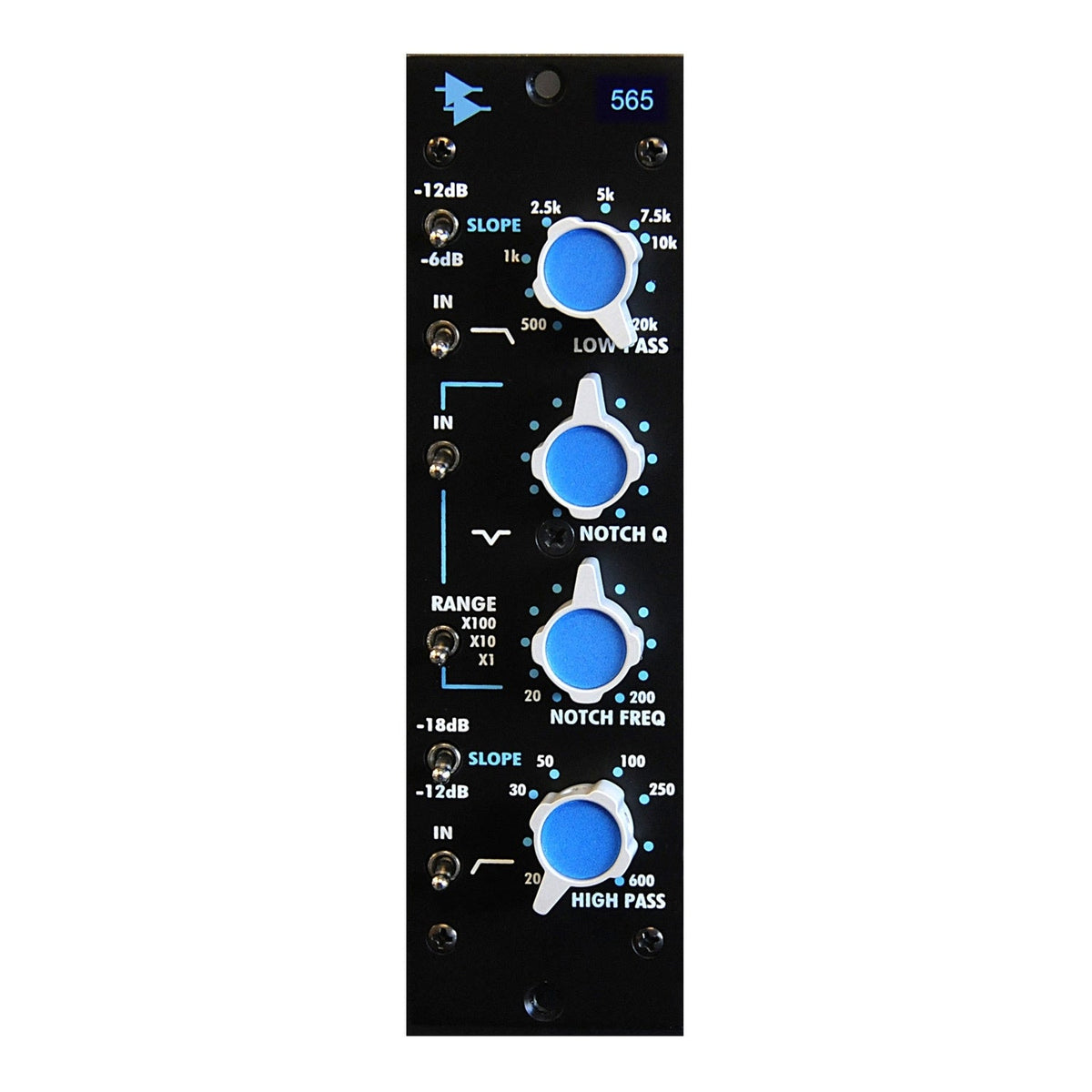

Banco de filtros 565 en detalle
Características
- Filtro de paso bajo barrible (500 Hz a 20 kHz, pendiente de -6 o -12 dB)
- Filtro de paso alto barrible (20 Hz a 400 Hz, pendiente de -12 o -18 dB)
- Filtro de muesca variable con Q ajustable (completamente barrible entre 20 Hz y 20 kHz)
- Interruptores de derivación individuales para cada sección del filtro
- Salida balanceada por transformador a +28 dBu
- Utiliza amplificadores operacionales API 2520 y 2510, así como los mismos búferes de transistores discretos utilizados en los famosos ecualizadores de la serie 550
El módulo 565 Filter Bank tiene circuitos que son fieles a los filtros musicales del famoso módulo 215 que se encuentran en las consolas API de gran formato.
Especificaciones del banco de filtros 565
| Presupuesto | |
| Número de bandas: | Tres |
| Tipos de filtros: |
Estante barrible de paso bajo Estante barrible de paso alto Muesca Twin-T activa ajustable |
| Frecuencias de filtro: |
Paso bajo: 500 Hz a 20 kHz Paso alto: 20 Hz a 600 Hz Muesca: 20 Hz a 20 kHz (3 rangos seleccionables) |
| Filtro de muesca Q: | Variable de 0,95 a 15,3 |
| Corte de filtro de muesca: | > 40 dB en el ajuste Q mínimo |
| Impedancia de entrada: | > 20K ohmios, balanceado |
| Impedancia de salida: | 75 ohmios, acoplado por transformador, balanceado |
| Niveles nominales: | -15 dBu a +15 dBu |
| Nivel de recorte: | +28dBu |
| Respuesta de frecuencia: | +.2, -.4, 20 Hz a 20 kHz |
| Distorsión armónica total (THD+N): | 0,02 % (+4 dBu de salida a 2 kHz) |
| Conector: | Conector de borde sp. de 15 posiciones y 0,156" |
| Consumo de energía: | +/-16 VCC, 100 mA máx. a +24 dBu de salida |
| Tamaño: | 1,5" x 5,25" x 6,75" de profundidad |
