Características
- Preamplificador de micrófono API 512c
- Ecualizador API 550A
- Compresor API 527A
- Controlador de línea API 325

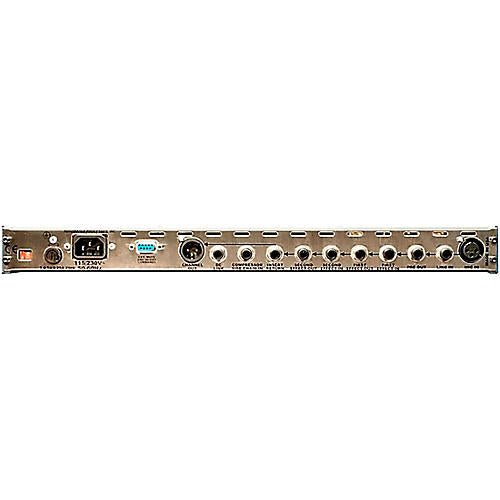

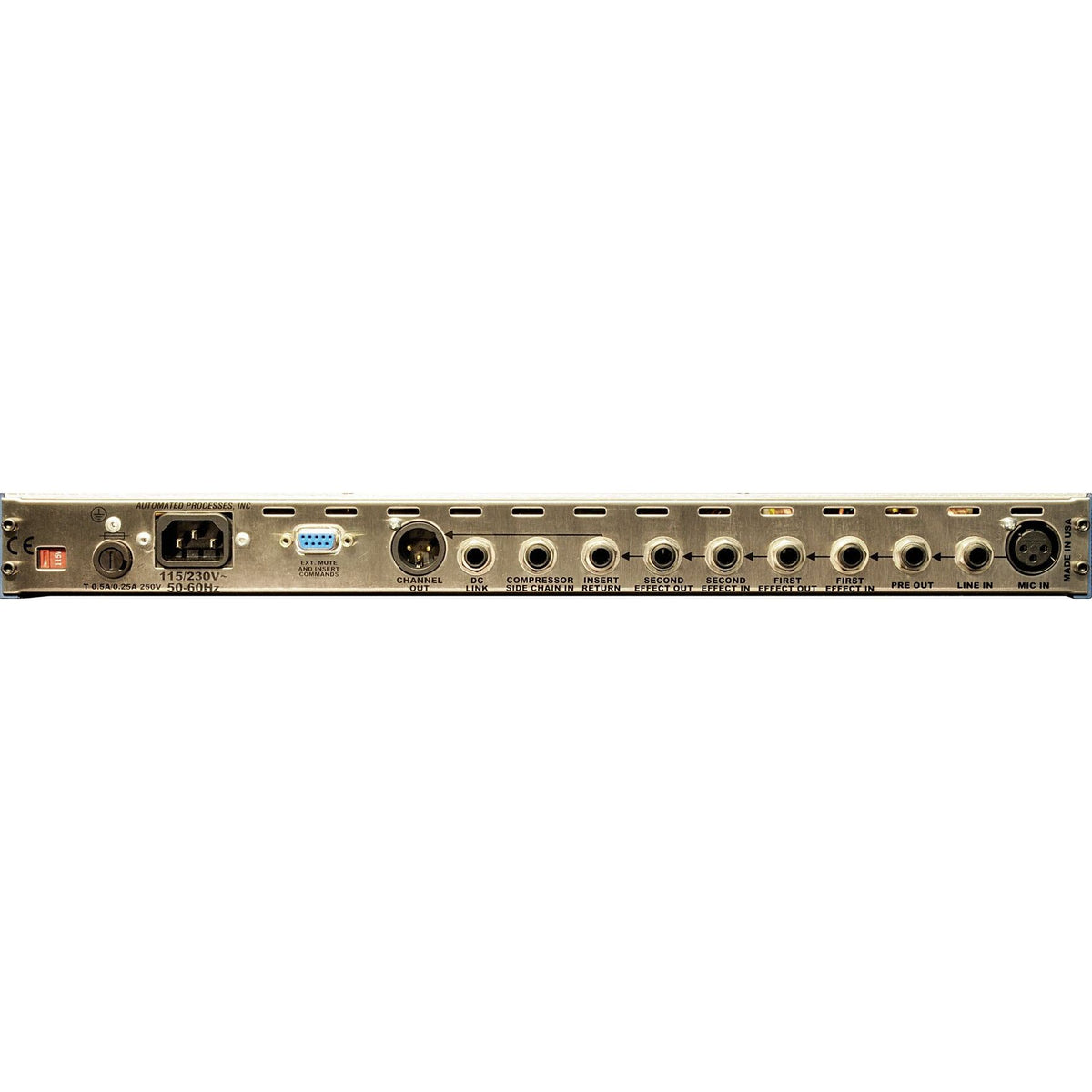

- Instalaciones completas de parcheo en el panel trasero
- Dos pantallas VU LED de diez segmentos
- Clips de salida a +30dBm

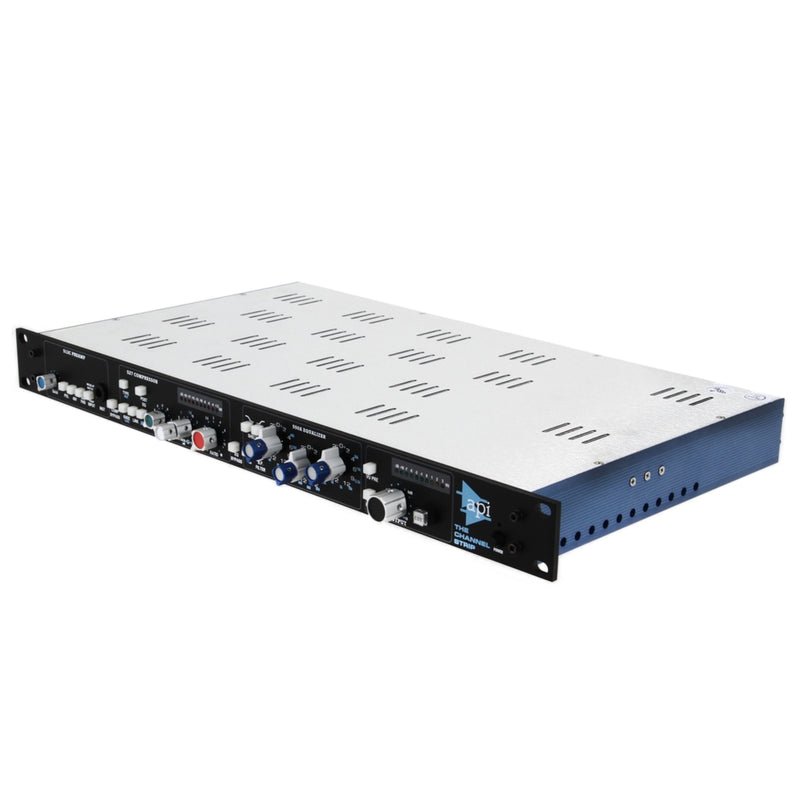

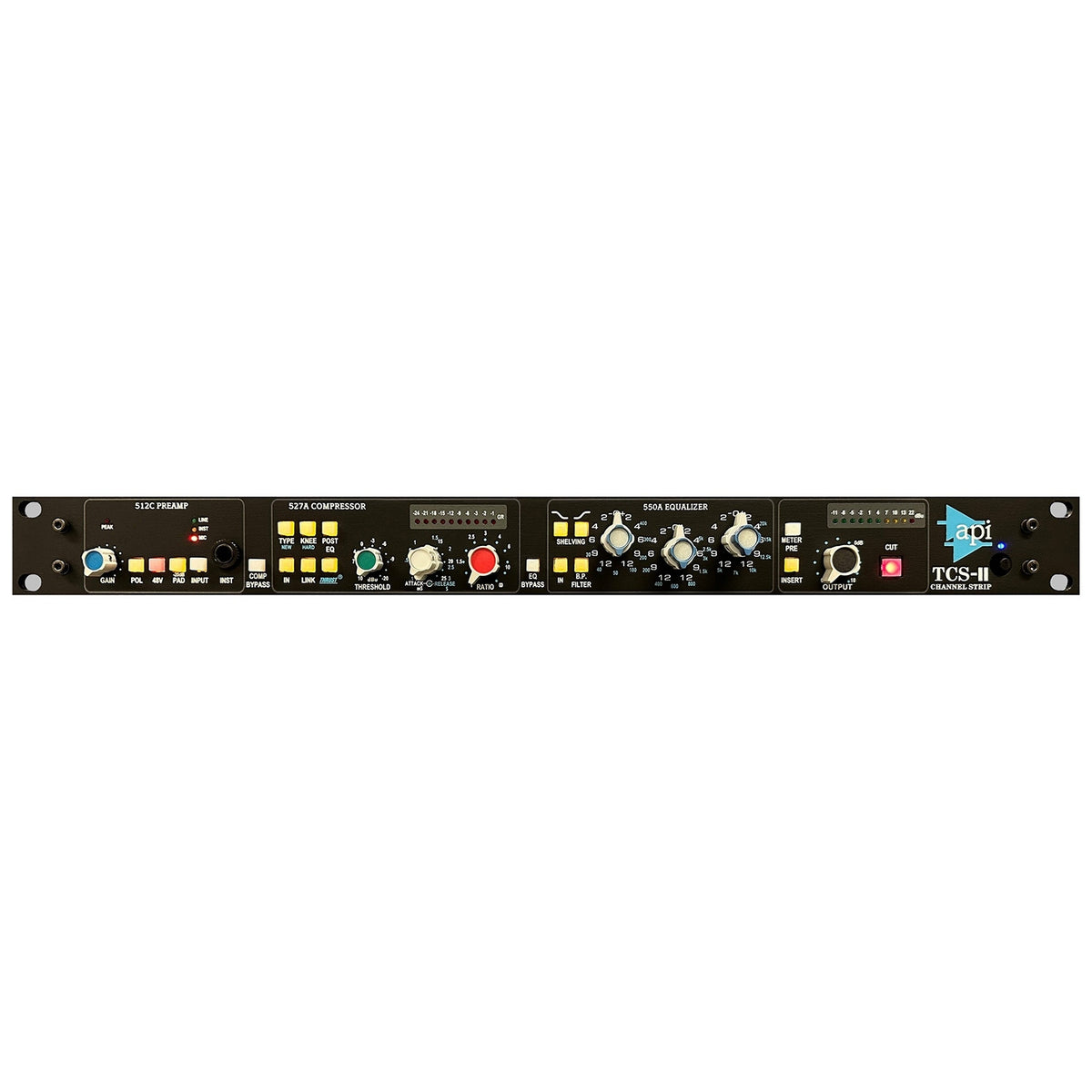

El TCS-II es un módulo de entrada completo con previo de micrófono, procesamiento dinámico, ecualizador de precisión y control de nivel de salida. Con una amplia medición de señal, múltiples puntos de inserción balanceados y un interruptor de silenciamiento de salida, el TCS-II ofrece las mejores características de un gran canal de entrada de consola en un solo espacio de rack.
Es la elección perfecta para cualquiera que busque ese sonido de consola API de alto rendimiento.

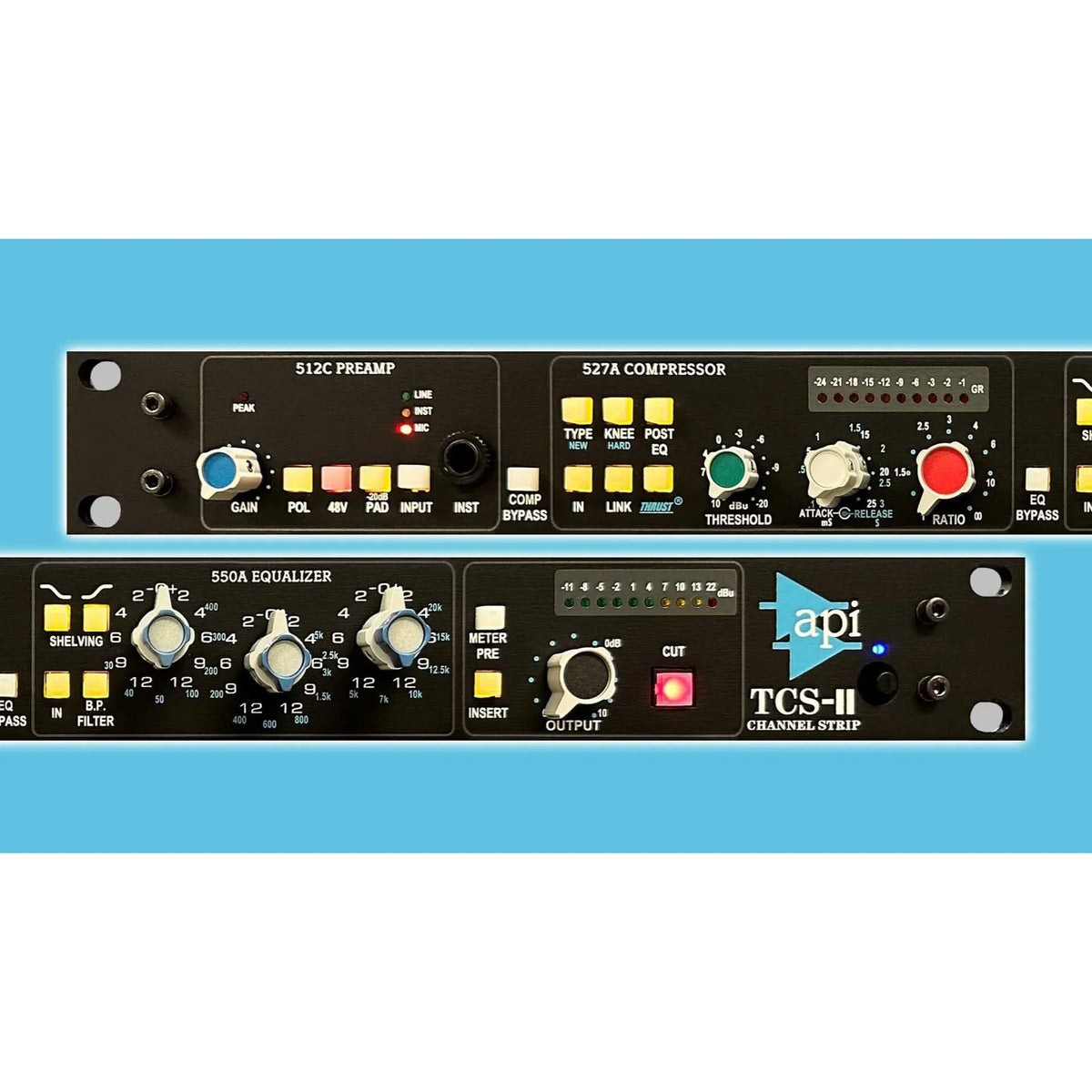

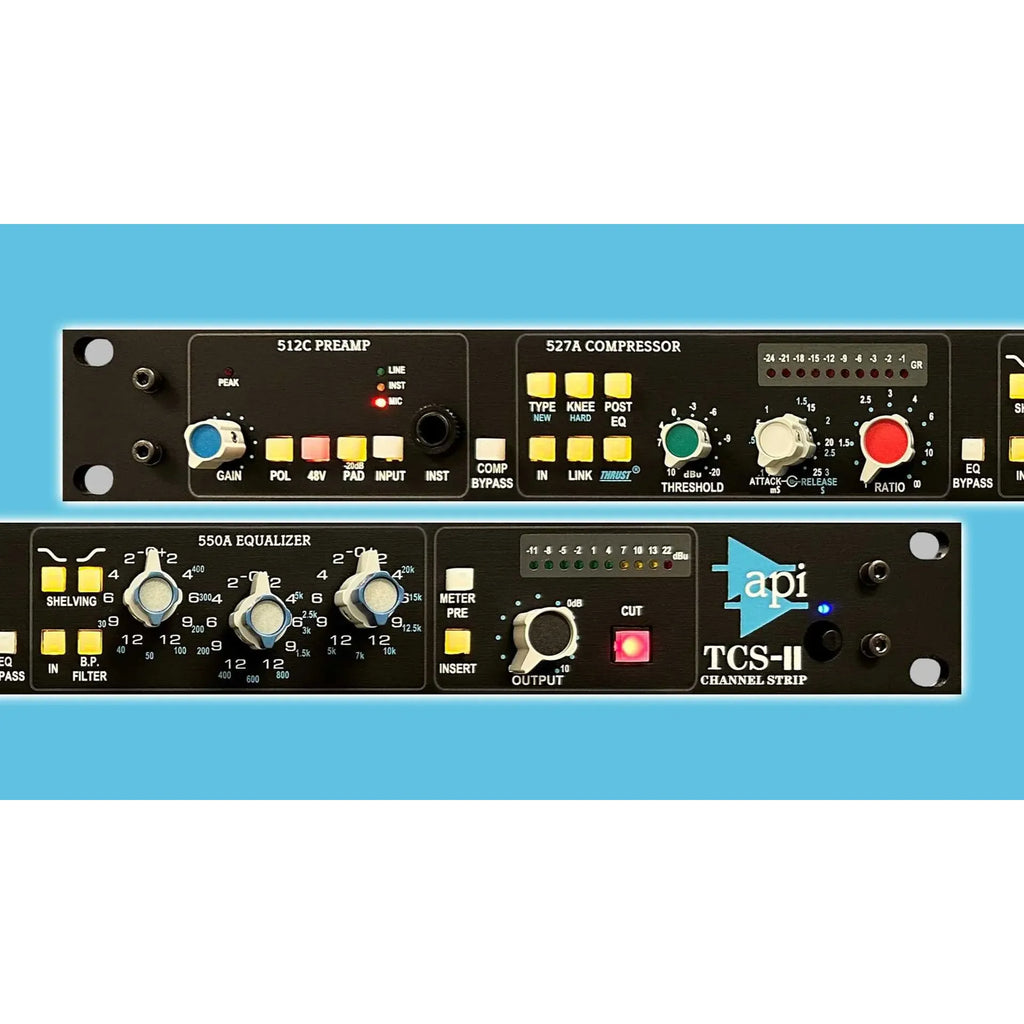

Fruto de una ingeniería meticulosa, el TCS-II incluye todo lo necesario para grabar una señal de audio. Todo comienza con el famoso preamplificador de micrófono 512c, que ofrece la ventaja de conmutar entre entradas de micrófono, línea o instrumento. A continuación ,
se encuentra el compresor multimodo 527A con controles de umbral, ataque, liberación y relación totalmente ajustables mediante potenciómetros con retención. El circuito patentado THRUST® del 527A le da a tu pista la potencia que lo ha convertido en un circuito galardonado. El TCS-II también incluye el probablemente más reconocido y venerado ecualizador API de todos los tiempos: el ecualizador de tres bandas 550A, con frecuencias conmutables y 12 dB de realce o atenuación.
Las bandas de frecuencia alta y baja del 550A se pueden cambiar individualmente para que sean ecualizadores de estantería, y el interruptor “BP Filter” inserta un filtro de paso de banda de 50 Hz a 15 KHz.
A la salida de la unidad se encuentra el controlador de línea 325, basado directamente en los diseños de consolas API, con un potenciómetro de nivel de salida y un medidor de 10 segmentos. El medidor también puede conmutarse para mostrar el nivel de salida del preamplificador.
Cada componente de procesamiento del TCS-II puede activarse o desactivarse individualmente, mientras que un interruptor basculante dirige internamente el compresor después del ecualizador si se desea. Otras características incluyen una entrada de cadena lateral y la famosa combinación API 2520/transformador.
Especificaciones de la tira de canal TCS-II
| Especificaciones del preamplificador i.512C |
Conector trasero:
Entrada XLR MIC Entrada
balanceada 1/4″ TRS LINE
|
|
Conector frontal: Entrada de instrumento no balanceada HI-Z de 1/4″ (INST)
|
Rango de ganancia:
MIC: 14dB mín. 68dB máx.
INST: 14dB mín. 50dB máx.
|
Niveles de entrada máximos:
MIC: +17dBu
LINE: +36dBu
INST: +17dBu
|
Impedancia de entrada:
MIC: 1500 ohmios
LÍNEA: 120 K ohmios
INST: 120 K ohmios
|
|
Nivel de recorte: +30dBu
|
|
Indicación de pico LED: +22dBu
|
|
Respuesta de frecuencia: +0,3 dB, -0,1 dB, 30 Hz a 20 kHz
|
|
Relación señal/ruido: MIC:-116dB; INST:-102dB
|
|
| ii. Especificaciones del compresor 527A |
|
Tiempos de ataque: 1 milisegundo a 25 milisegundos (típico)
|
|
Tiempos de liberación: 0,1 segundos a 3 segundos (típico)
|
|
Relaciones de compresión: 1:1 a ∞:1
|
|
Rango de control de umbral: +10 dBu a -20 dBu
|
|
Respuesta de frecuencia: +/- 0,1 dB 20 Hz a 20 kHz
|
|
Relación señal/ruido: -114 dB, 20 Hz a 20 kHz, sin compresión
|
|
Medición: LED rojo de 10 segmentos: Escala de reducción de ganancia; -1 dB a -24 dB
|
|
| iii. Especificaciones del ecualizador 550A |
|
Pérdida de inserción: Ninguna (puente)
|
|
Respuesta de frecuencia (sin ecualización): ±0,2 dB 20 Hz a 20 kHz
|
|
Relación señal/ruido: -111dB, 20Hz a 20kHz, sin ecualización
|
|
| iv. Especificaciones del controlador de línea 325 |
|
Ganancia del control del fader de salida: -∞ a +10dB
|
|
Nivel de recorte: +30dBu
|
|
Salida de canal: +4dBu, balanceada, baja impedancia, XLR macho
|
|
Impedancia de salida: Menos de 75 ohmios, balanceada por transformador
|
Medición: LED de 10 segmentos: escala dBu; -11 dBu a +22 dBu
Conmutable entre salidas de preamplificador 512C y controlador de línea 325
|
|
| v. Varios |
|
Consumo nominal de energía de la red: 16 vatios
|
|
Fusible: 500 mA de acción lenta
|
|
Montaje: Orejas de rack EIA estándar
|
|
Profundidad del cableado desde la superficie de montaje: 13,5”
|
|
Peso: 10 libras 10 onzas
|
|
Tamaño: 19″ x 11.5″ x 1.7″, largo x ancho x alto
|
|
Peso del envío: 14 lb 9 oz
|
|
Tamaño de envío: 23,25″ x 16″ x 6,5″, largo x ancho x alto
|
|
