Descripción

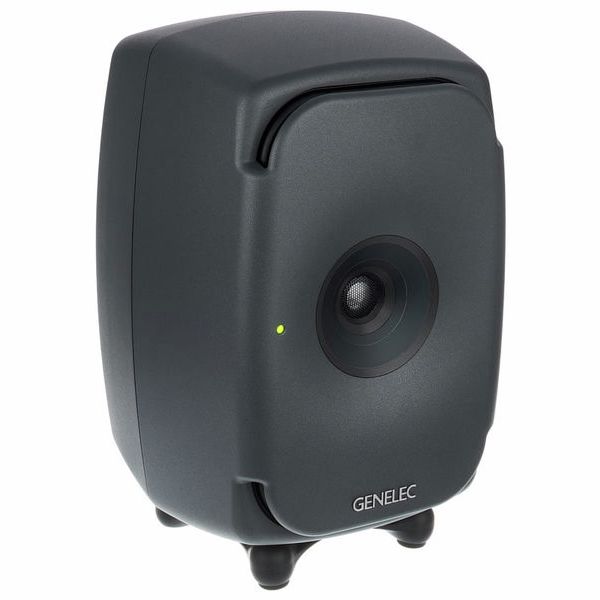

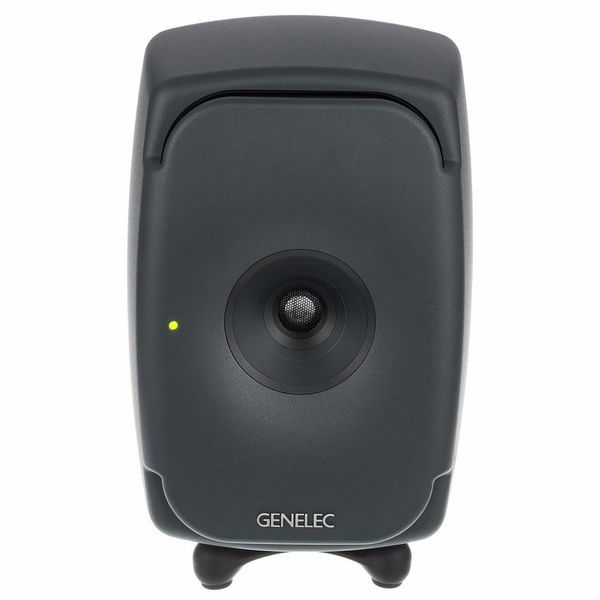

Monitor de estudio 8341A SAM™
Monitor de estudio SAM™
Especificaciones técnicas
Monitor de tres vías con gran altura libre y una imagen increíble. El 8341A es el monitor de fuente puntual con la combinación perfecta de tamaño y rendimiento.
Especificaciones del sistema
Respuesta de frecuencia
45 Hz - 20 kHz (± 1,5 dB)
Corte bajo -6dB
38 Hz
Corte alto -6dB
37 kHz
SPL
Nivel de presión sonora pico
≥118 dB
Máxima potencia acústica de pico por par en una sala de escucha con material musical a 1 m.
Nivel de presión sonora máximo a corto plazo
≥110 dB
Salida acústica de onda sinusoidal máxima de corto plazo en el eje en la mitad del espacio, promediada de 100 Hz a 3 kHz a 1 m.
Nivel de presión sonora máximo a largo plazo
≥101 dB
Salida acústica RMS máxima a largo plazo en las mismas condiciones con ruido ponderado IEC (limitado por el circuito de protección del controlador) a 1 m.
Ruido autogenerado
Ruido autogenerado
≤3 dB SPL
Nivel de ruido autogenerado en el espacio libre a 1 m sobre el eje (ponderado A).
Peso
Peso9,8 kg (21,6 lb)
Dimensiones
Altura
351 mm (13 7/8 pulgadas)
Altura con Iso-Pod
370 mm (14 5/8 in)
Ancho
237 mm (9 3/8 pulgadas)
Profundidad
243 mm (9 5/8 pulg.)
Recinto
Material de la
carcasa Aluminio fundido a presión
Tipo de carcasa

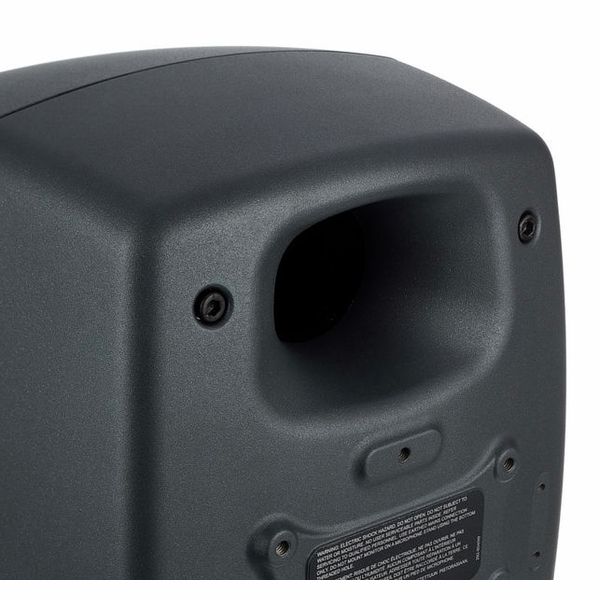

Puerto Reflex
Conductores
Tipo de conductor
Pista de carreras
Controlador de graves 8341A
Conde
2
Ancho
170 mm (6 3/4 pulgadas)
Altura
90 mm (3 1/2 pulgadas)
Tipo de controlador
Coaxial
Cono de controlador de rango medio 8341A (coaxial)
Diámetro
90 mm (3 1/2 pulgadas)
Tipo de controlador
Coaxial
8341A controlador de agudos de cúpula metálica (coaxial)
Diámetro
19 mm (3/4 pulg.)
Directividad
Distorsión armónica
> 100 Hz ≤0,5 %
Retraso de grupo
La latencia a altas frecuencias desde la entrada hasta la salida acústica, medida en la entrada analógica:
Linealidad de fase extendida en GLM configurada en APAGADO (gráfico superior)
3,3 ms
Linealidad de fase extendida en GLM establecida en ON (gráfico inferior)
7,0 ms
En los gráficos de rendimiento de Genelec, el tiempo de conversión de una señal de entrada electrónica a la salida acústica en un monitor Genelec se describe mediante dos factores: latencia y retardo de grupo. El factor de retardo de grupo se puede leer en los gráficos para una frecuencia específica. El retardo total de entrada a salida específico de la frecuencia es la suma de los factores de latencia y retardo de grupo. Para comprender la importancia de este retardo total, considere que alejar un altavoz un metro crea un retardo adicional de aproximadamente 3 ms.
Sección del amplificador
Amplificadores
Clase D de 250 W
Clase D de 150 W
Clase D de 150 W
Tensión de red
100-240 VCA 50/60 Hz
Consumo de energía
ISS Activo
≤0,5 W
Inactivo
≤16 W
Potencia máxima
de 250 W
Sección de procesamiento de señales

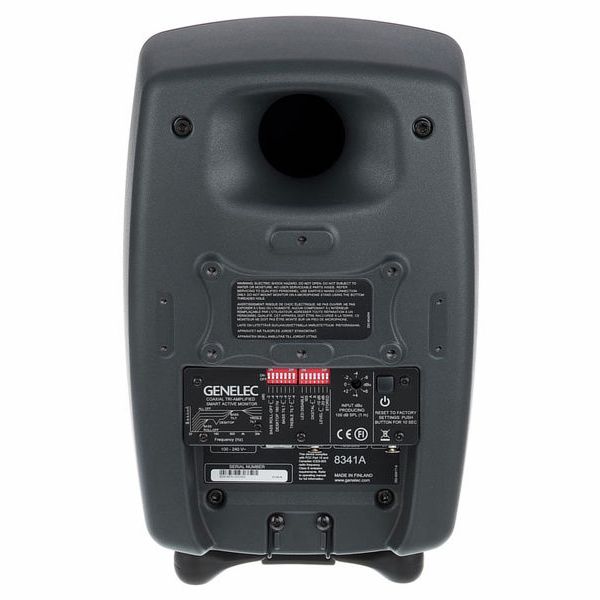

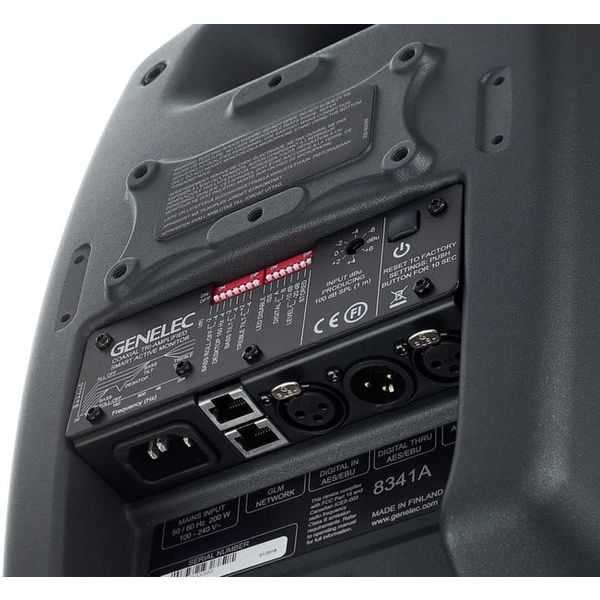

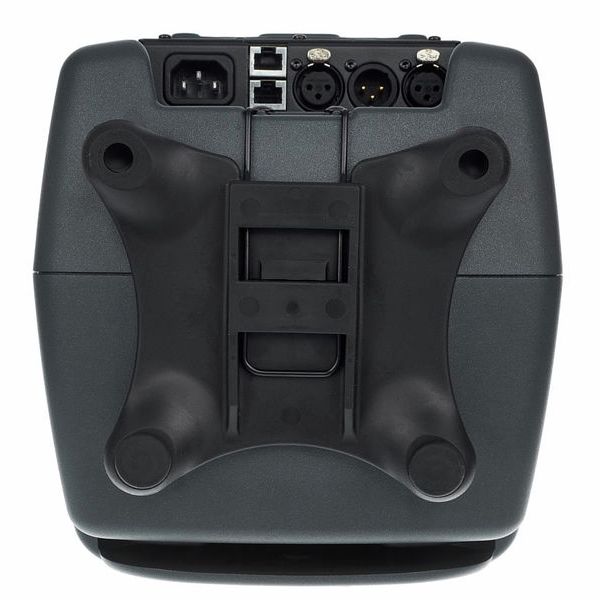

Conectores
Aporte
Conector de entrada de señal analógica XLR hembra, balanceada 10 kOhm.
Aporte
Conector de entrada de señal digital XLR hembra 110 Ohm.
Producción
Salida de señal digital / Conector Thru XLR macho 110 Ohm.
2 x Control

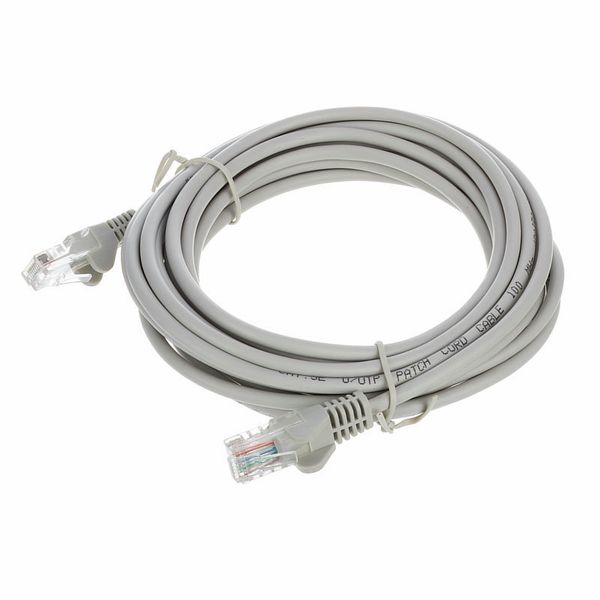

Dos conectores de red GLM CAT5 (RJ45) para control de computadora mediante el software Genelec Loudspeaker Manager (GLM).
Cruce
Graves/medios
500 Hz
Medios/Agudos
3000 Hz
